1. 输出

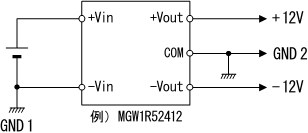

SUCW1R5和SUCW3都是双输出，如果带2个负载，一个大，一个小，那么输出电压和电流会有什么变化？: 输出电压会随着负载因素变化，当1路电压下降，电流上升，另1路电压上升。我们称之为交叉规则。预计输出电压的变化大概在+/-5%左右。
贵司电源在调节输出电压时，输出功率会如何变化？: 如果在调节电源输出电压的条件下使用电源，则必须考虑输出功率和输出电流。输出电压超过额定电压时，不允许电源以超过最大输出功率的输出功率运行，因为电源因内部组件的发热而损坏。以PJA600F-12为例，当输出电压调整到12.5V时，输出最大电流为：_x005f_x005f_x005f_x005f_x005f最大输出功率/ 输出电压设定值_x000b_=600W/12.5V=48A
输出电压低于额定电压时，输出电流也应不超过额定电流。一般而言，电源内部的电流检测电路会按照正常额定的限流值工作。
贵司具有调压功能的模块如何计算电压对应的电阻值？: 以CHS1202405为例，首先在网站搜到此型号电源；在相对应网页中找到此标识，在需求电压空格中填入需求的电压，点击计算，就可以得到如图所示需要增加电阻的位置及大小。
贵司电源输出电压不稳定有哪些原因？: 1.输出的sense线是否过长 2.外部的sense线有没有双绞使用
贵司电源输出电压过低如何检查原因？: 1.检查电源的输入电源是否在正常范围内
2.外部调压电阻是否正常
AC9产品可以串联6个12V模块达到72V的输出吗。: 安规不可以，超过60V已经不符合安规认证的要求，但是此电源是可以在72V的情况下使用的，客户可以购买附件进行输出电压的串联达到72V。
DPF1000的R pin脚电阻作用及如何选择: R pin脚电阻选择4.7-22ohm，主要作用时防止输入浪涌电流。
贵司电源±sense管脚作用以及如何使用？: ±sense为远端补偿管脚，主要是为了补偿电源输出到负载端的电压降，使用时需要走差分线，不使用时直接接输出正负。
贵司输出电压调节方式有哪些？: 1.电位器及电阻进行输出电压调节。
2.电压信号进行输出电压调节。
输出电压调整范围和输出电压设定分别是什么含义。: 输出电压调整范围：输出通过外部电压信号或者电阻可以调节的电源能达到的输出电压的最大最小值。输出电压设定：由于电源本身电子器件的误差造成的输出电压是一个很小的电压范围，而不是一个具体的电压点。

2. 负载条件

如何提供峰值电流和脉冲电流？

1.什么是峰值电流和脉冲电流？

电流值呈脉冲状变化的电流称为脉冲电流。而峰值电流值超过额定电流值的电流，称为峰值电流。
实际应用的装置包括打印机的电机及打印头、LED显示器、HDD、FDD等。如果峰值电流在额定值以内，使用时一般不会出现问题。

2.提供峰值电流的方法

一般来说，不可连续流动超过额定值的电流，但如果峰值电流的接通时间较短，则可采取以下方法提供。

(1)接通时间为数µs

无需专门在输出侧外置电容，通过电源内部的输出平滑电容即可提供峰值电流。

(2)接通时间为数µs～数ms

可通过在输出侧外置电容来提供峰值电流。

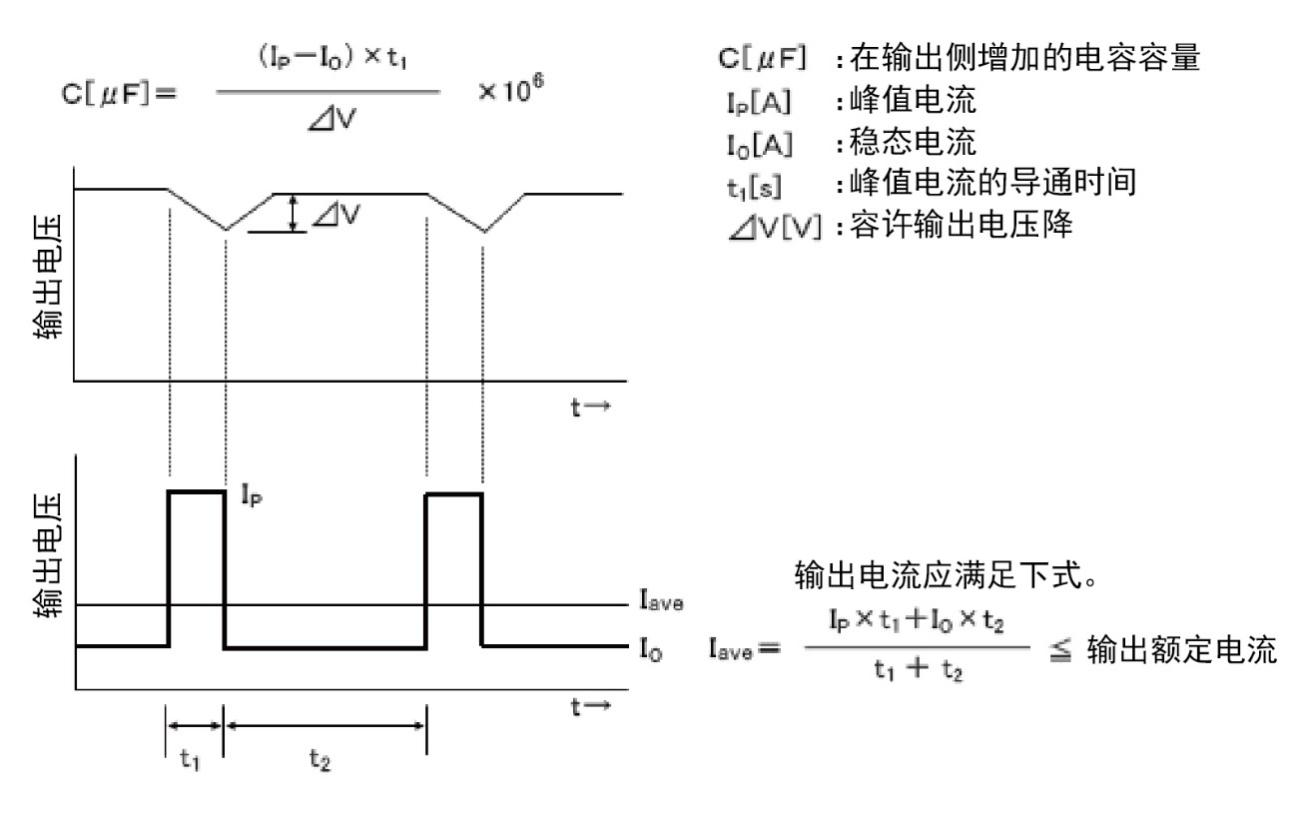

外置电容的容量可由下式计算。

※选择外置电容时，请先确认容许纹波电流

※如果外置电容的容量过大，可能会导致起动异常。可连接的最大容量根据机型而不同，请垂询本公司。

(3)接通时间为数ms以上

某些机型备有可提供峰值电流的电源（选项-H规格）。

如何使用降额曲线？

1．什么是降额曲线？

本公司产品根据工作环境温度、安装方向的不同，可使用的输出电流或输出功率会随之发生变化。
另外，某些产品可使用的输出电流、输出功率也会随输入电压而变化。
降额曲线用来表示上述关系，记载在所用产品的产品目录或规格中。
图1.1和图1.2为降额曲线的示例。

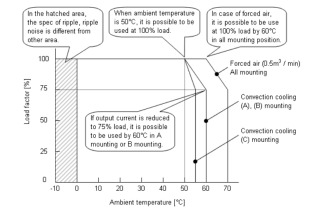

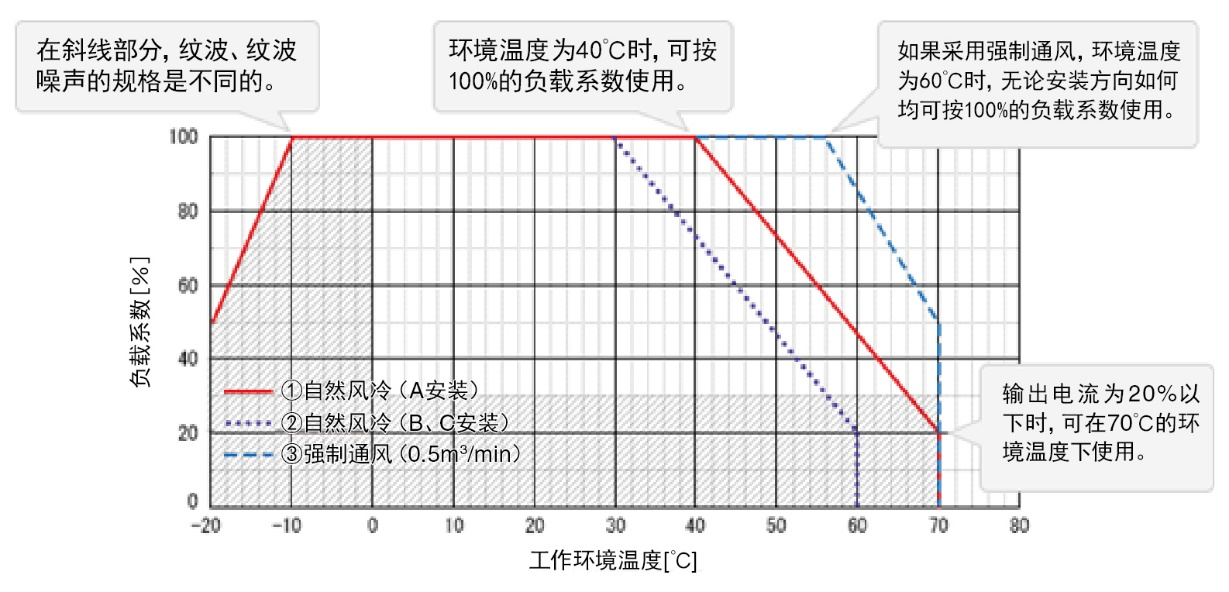

图1.1 工作环境温度降额曲线示例

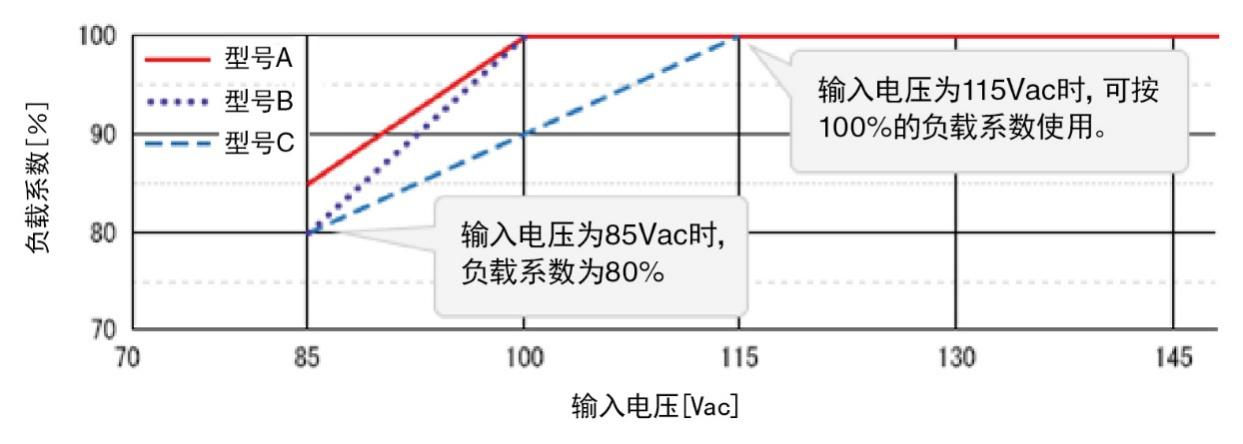

图1.2 输入降额曲线示例

2.既有环境温度降额又有输入降额的产品

对于既有环境温度降额又有输入降额的产品，通过将各降额相乘即可算出可使用的负载系数。

可使用的负载系数 = 环境温度降额 x 输入降额

使用条件示例

产品	型号C（参见图1.2）
输入电压	100Vac
环境温度	40℃
安装方法	B
风冷条件	自然风冷

计算示例

自然风冷、安装方法B、环境温度40℃时的工作环境温度降额	= 73%
输入电压100Vac时的输入降额	= 90%

↓

Available load factor = 73% x 90%
= 65.7%

※对于多路输出电源，所有输出均需考虑环境温度降额。

关于脉冲负载产生的声响

1. 产生声响的原因

一般来说，电机及显示器等脉冲负载可能会产生声响，通常发生在脉冲负载的频率为可听频率（数kHz～20kHz左右）时。
嗡嗡声可能来自输出扼流圈铁芯的振动音。绕组中的脉冲电流所产生的磁场使铁芯发生变形，因振动而产生声响。

产生嗡嗡声的详细过程如下。

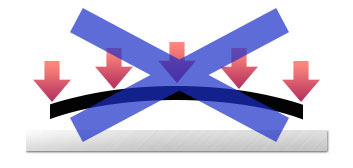

一般来说，当电流流过铁芯等磁性体的绕组时，铁芯会被磁化，电流交替变化时会产生磁致伸缩。
这是磁性体的伸缩现象。这种伸缩会引起空气振动，从而产生声响。磁致伸缩是磁性体普遍的现象，磁致伸缩不会导致铁芯出现缺陷、裂缝或磁气特性发生变化，因此不会出现电气特性方面的问题。

2.降噪措施

虽然产生声响不会影响电气特性，但通过在输出的两端安装LC滤波器，可降低电源发出的声响。

关于电池充电电源

为电池充电时，电源处于过电流保护工作状态。根据电源过电流保护方式（负载特性）的不同，有些电源可能不适合为电池充电，选择电源时必须加以注意。

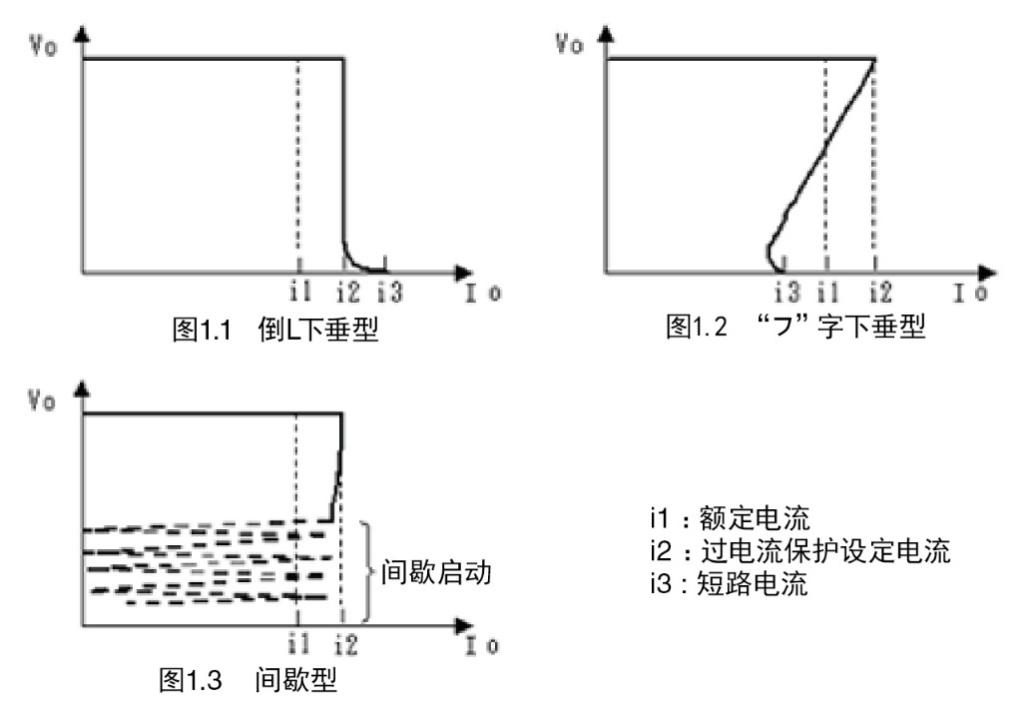

以下为电源过电流保护方式（负载特性）的典型示例。

在上述三种方式中，可选择具有倒L下垂特性的电源，利用其恒流区域i2为电池提供恒流充电。
但本公司产品目录中的产品，其额定电流i1＜过电流保护设定电流i2，如果直接使用将超出额定范围，会对电源造成压力。因此，需要进行小幅变更，使过电流保护设定电流i2＜额定电流i1。
关于能否提供上述小幅变更产品，请另行垂询。

电机起动时/停止时对电源的影响

电机起动时，会有数倍于额定电流的峰值电流流过；而在切断电压的瞬间，由于电机所具有的电感分量，会产生反电动势E= -L×（di/dt）的电压。

1.起动时的峰值电流

电机起动时，会有数倍于额定电流的峰值电流流过。如果电机起动时产生的峰值电流超过电源的额定电流，输出电压会因电源的过电流保护动作而下降。由于施加在电机上的电压下降，扭矩也随之降低，因此起动时无法达到最大扭矩（相当于稳态运转时的扭矩）。对于需要在起动时达到最大扭矩的电机，请选择电源额定电流大于电机峰值电流的产品。

2.停止时的反电动势

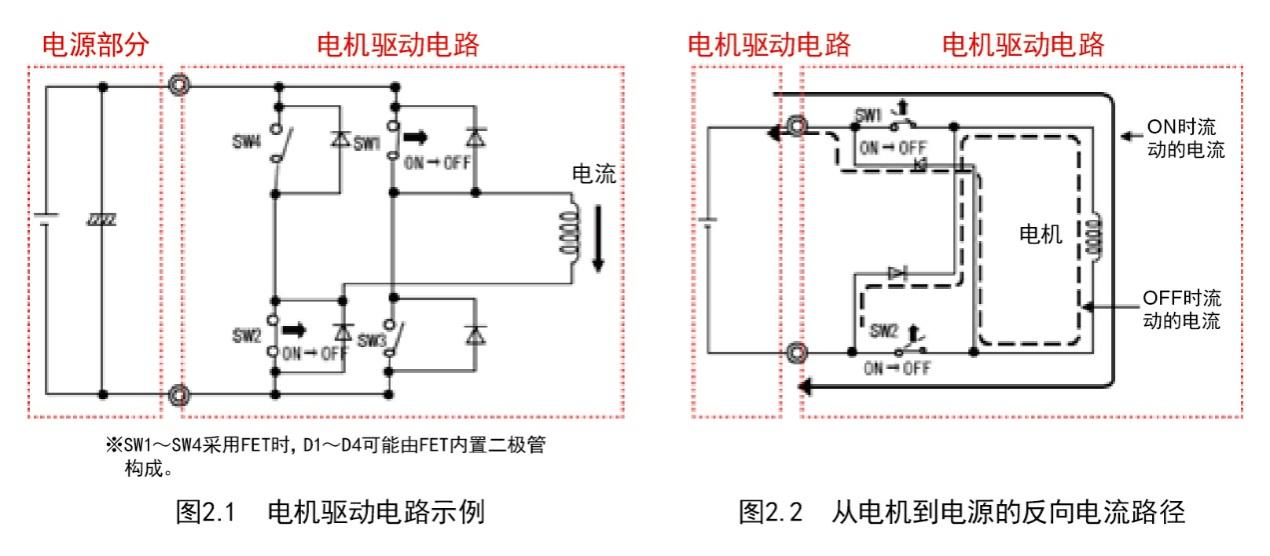

例如，对于为极性反转而装有电桥的电源，由于电机停止时的反电动势所产生的反向电流可在其中流动，可能会出现电源输出下降等不良状况（参见图2.1、图2.2）。

同样，反电动势会使输出电压上升，导致过电压保护电路启动，电源可能会因此而停止输出。

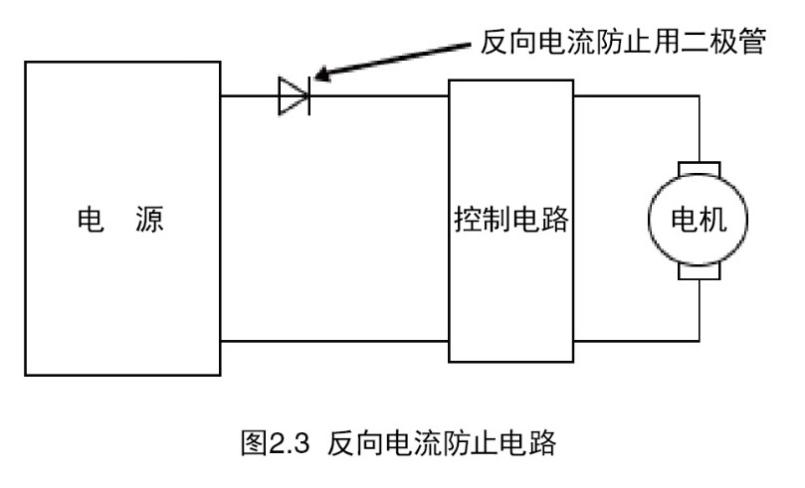

因此，对于电机负载、感性负载，需插入反向电流防止用二极管，以防止电源输出端子的电压上升（参见图2.3）。

关于输出可变时的最大功率

1.概要

电源的输出电压可变时，需要注意最大功率和最大输出电流。

2.输出电压设定值

2.1 超过额定输出电压时

最大输出功率按式(1)计算，使用时的功率不得超过该值。否则，电源可能会因内部元件发热而损坏。

最大输出功率=额定电压×额定输出电流・・・（1）

（例）PJA600F-12设定为12.5V使用时

可使用的最大输出电流

=最大输出功率／输出设定电压
=600W/12.5V
=48.0A

2.2 小于额定输出电压时

利用式（1）得出的计算结果允许采用较大的输出电流，但应在额定输出电流以下使用。这是因为超过额定输出电流的105%时，过电流保护电路就会启动。

关于输出侧接地电容

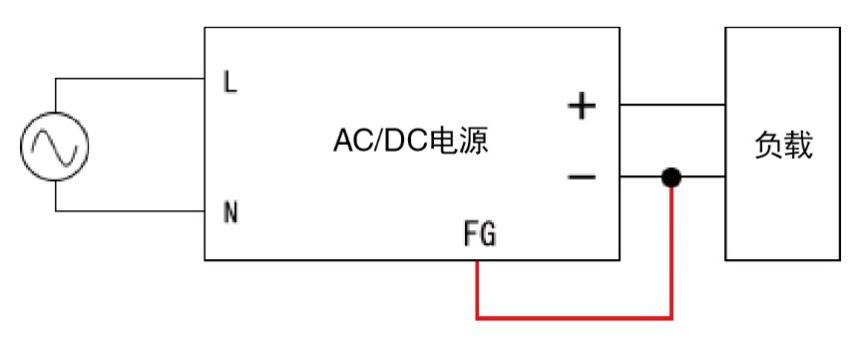

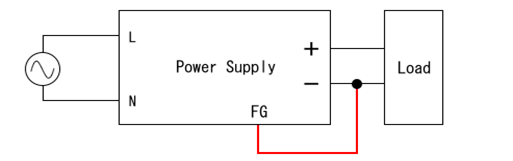

1. FG端子与输出-V连接

即使连接了FG端子与输出-V端子，电源也能正常工作。不过，绝缘耐压规格将失效。一次侧～二次侧之间的绝缘耐压基本等同于一次侧～FG之间。

图1　FG端子～输出-V端子连接

2. 二次侧接地电容取消

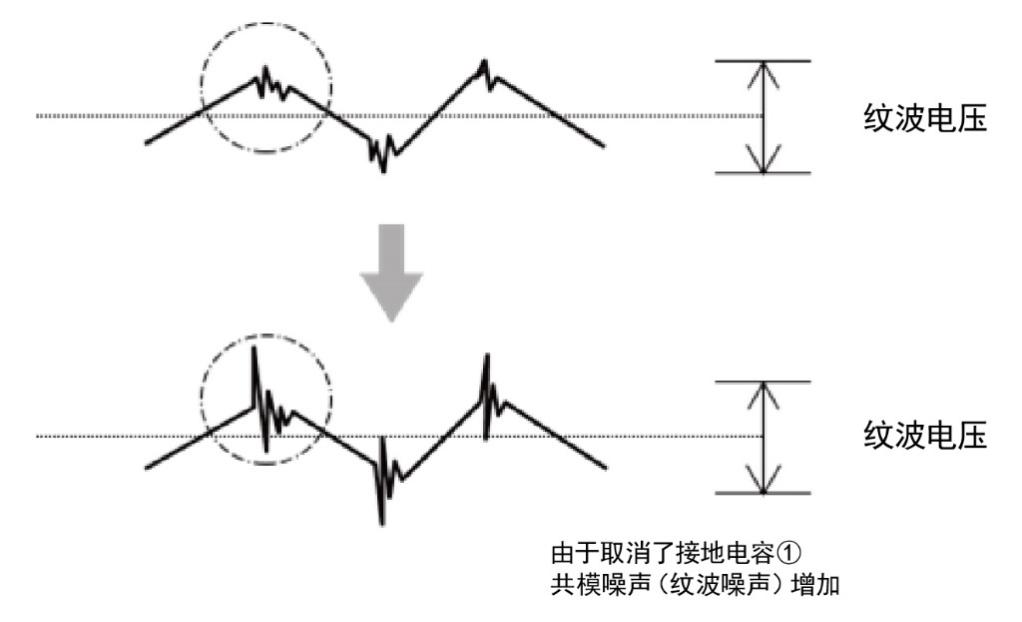

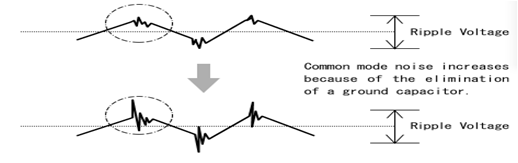

如果取消了二次侧接地电容，二次侧电位（输出电压）可能会变得不稳定。另外，输出共模噪声（纹波噪声）也会增加，使用前应进行充分评估。

图2 二次侧接地电容取消

关于电压设定准确度和恒压精度

1. 电压设定准确度

电压设定准确度是指本公司产品出厂时的输出电压设定值。测量在额定输入/输出条件下进行。

2. 恒压精度

恒压精度是指电源的综合波动值，其中考虑了产品目录中列出的静态输入波动、静态负载波动和环境温度波动。恒压精度用下式表示。

恒压精度 = ±（静态输入波动 + 静态负载波动 + 环境温度波动） ÷ ２
由于采用“±”值，因此将ΔＶ的值除以2。

例）根据PCA600F-24的产品目录规格值计算的恒压精度

恒压精度 = ±（静态输入波动 + 静态负载波动 + 环境温度波动） ÷ ２
= ± (９６ｍＶ＋１５０ｍＶ＋２４０ｍＶ) ÷ ２
= ± ２４３ｍＶ

如何计算保持时间所需的电容容量

1. 延长保持时间的需求

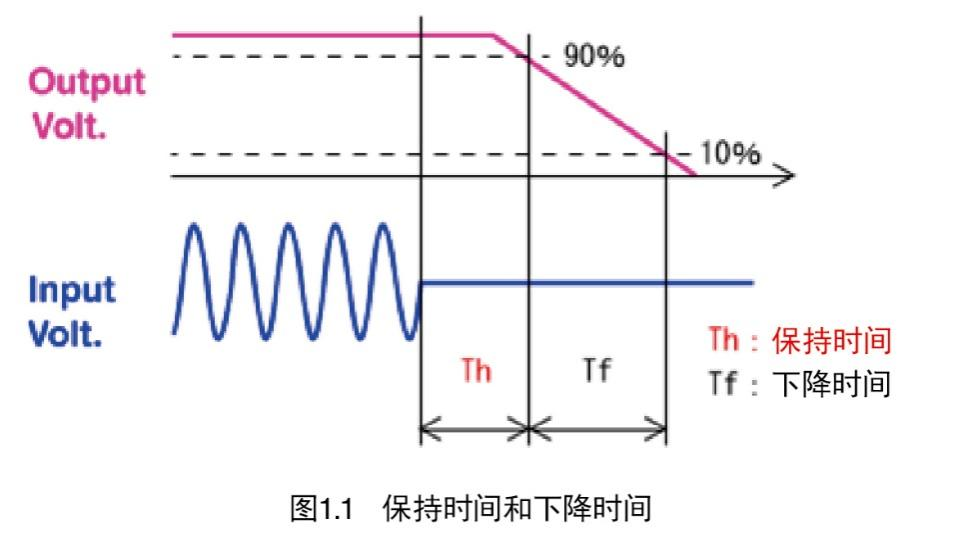

为了在瞬间断电的情况下也能保持输出，需要延长保持时间。通过增加电源一次侧平滑电路的电容容量，可延长保持时间(Th)；而通过增加电源二次侧平滑电路的电容容量，可延长下降时间(Tf)。

2. 延长保持时间的方法

(1)AC-DC转换器

要延长保持时间，需要增加一次侧平滑电容的容量。

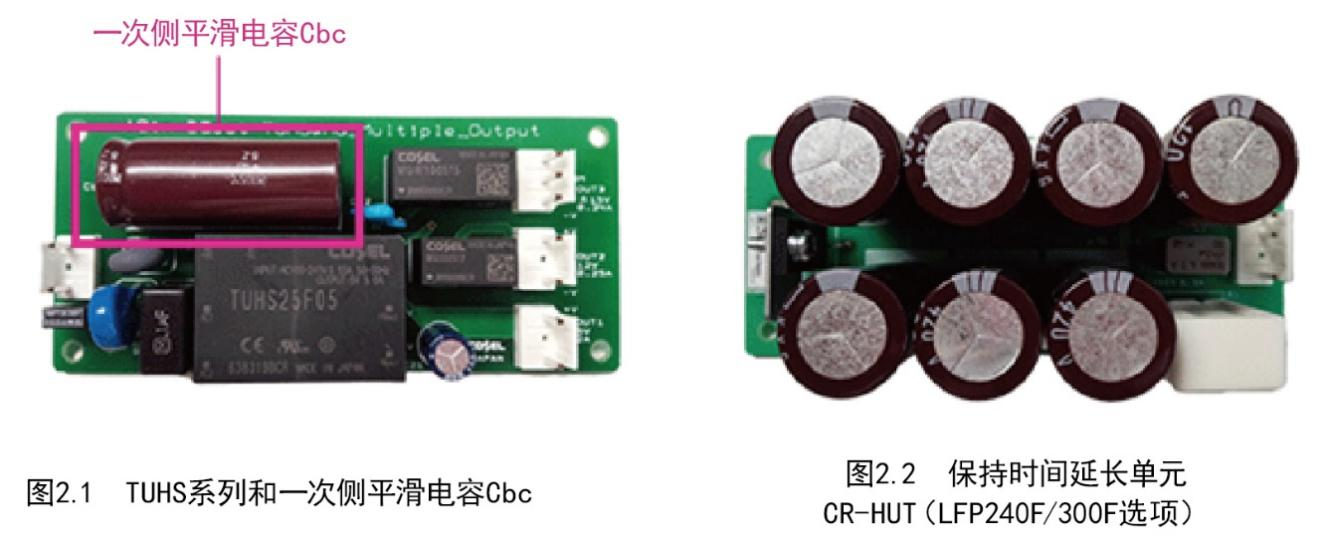

在本公司的产品中，TUHS系列和LFP240/300F属于该类产品，通过增加外置一次侧平滑电容(Cbc)的容量，可延长保持时间。
另外，对于LFP240F/300F，还备有可选配的保持时间延长单元。

(2)DC-DC转换器

要延长保持时间，需要在输入端子之间（+Vin 和 -Vin）连接外置电容。

3．如何计算保持时间所需的电容容量

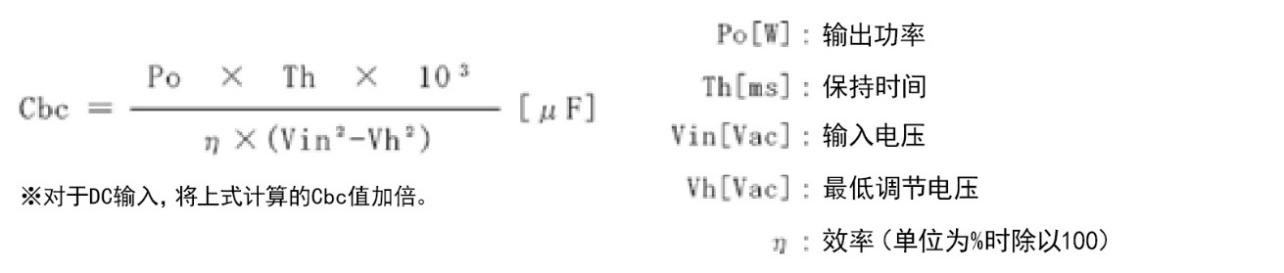

外置电容的容量(Cbc)可按下式计算。

计算示例
计算TUHS10F05在输出功率4W、输入电压100Vac时，可确保保持时间200ms的一次侧电容容量。另外，假设环境温度最低为-20℃。
①根据特性数据计算TUHS10F05的效率η和最低调节电压Vh。
η：根据特性数据 P.4 Efficiency (by Load Current)，输入电压100Vac、负载电流0.8A时的效率为80.6%。
Vh：根据特性数据 P.21 Minimum Input Voltage for Regulated Output Voltage，负载电流50%、Ta=-20℃时的最低调节电压为38Vac。

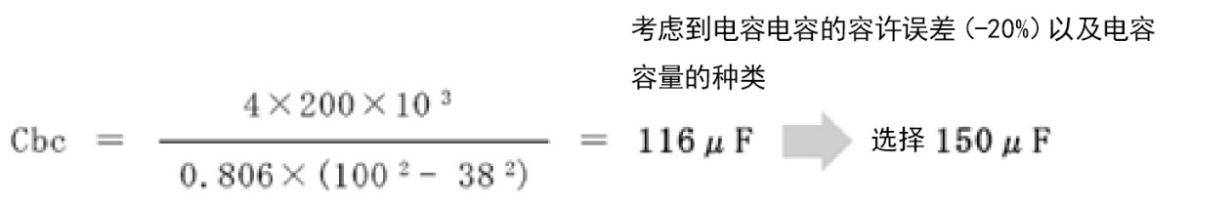

②利用上式求出 Cbc。

实际应用中，由于零部件公差、布线图形等的影响，不一定与计算结果一致，请通过实际设备加以确认。

3. 输入

关于输入接线（AC）

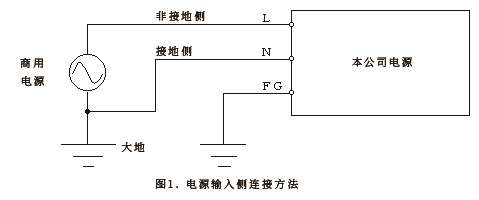

电源输入端子的连接方法如图1所示。
电源的AC输入端子分为L（火线）和N（零线）两种，安全标准中规定L端子与商用电源的非接地侧连接、N端子与接地侧连接。这是为了防止在电源内部发生接地故障（AC线与接地线之间短路）时，L端子的内置保险丝熔断而防止触电。另外，即使L端子、N端子反接，电源也可工作。但请注意，在发生接地故障等异常时，电流路径将保持不变（部分产品除外）。
对于电源的FG端子，为防止触电，请务必将其接地。
如果FG端子在未接地的情况下使用，传导放射性及纹波噪声等均会发生变化，请加以注意。另外，根据安全标准，由于本公司的AC-DC电源被归类为CLASSⅠ（I类）设备（部分产品除外），因此必须连接到装置的保护接地端子上。

关于电源的DC输入电压

1. DC输入电压时电源工作

开关电源是将输入的AC电压整流为DC电压后工作的，因此基本上可以支持DC输入电压。但是，对于内置输入电压自动切换电路的电源，一般不能使用DC输入。
另外，开关电源中采用电容对整流后的输入电压进行平滑处理，产生接近峰值的DC电压使电路工作的。因此，如果对开关电源输入DC电压使其工作，所需施加的DC电压应为AC输入电压规格值的√2倍。一般情况下，请参见电源产品目录中的DC输入电压范围。

2. DC输入电压时的注意事项

2.1 接线

由于电源内部的输入侧有全桥整流元件，因此DC输入电压时，且不用担心+（正）/-（负）连接。

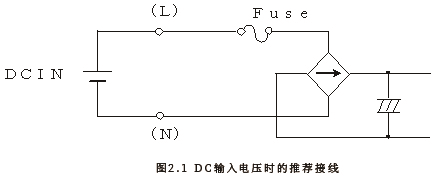

虽然将＋（正）侧接至输入端子AC（L）或AC（N）电源均可工作，但建议像下图那样，接至装有保险丝的AC（L）侧。
另外，在DC输入下使用电源时，应在外部安装DC保险丝，以便在电源发生故障时起到保护作用。

2.2 保险丝

AC-DC电源内部用于输入保护的保险丝为AC电压对应产品（部分产品除外）。因此，发生异常时DC电压可能无法让电源安全停止工作，请在外部连接DC保险丝。

2.3 关于安全标准

本公司的AC-DC电源在申请安全标准时，采用的额定输入电压范围为“AC100V-AC240V(50/60Hz)”（部分产品除外）。DC输入尚未取得安全标准认证。因此，采取DC输入时，已取得的安全标准将不能适用。不过，部分产品在DC输入时也已取得了安全标准认证。详情请参见各产品的使用说明书。

关于高・低输入频率

商用的额定输入频率为50Hz/60Hz。
频率波动对开关电源的输出电压等电气特性影响不大，请在47～63Hz的规格值范围内使用。
而如果是安全标准认证产品，则必须在规定的频率范围内使用。

1. 输入频率过高时

本公司的电源按输入频率，分为47～440Hz和47～63Hz两种。
应避免在超出规格值的高频率下使用，否则会导致输入滤波电路及整流/平滑电路内的损耗增加、效率下降（发热增大）。
另外，电源还可能会发出声响；对于带PFC的电源，功率因数也可能会下降。

2. 输入频率过低时

如果输入的频率低于规格值，对电源内部一次侧平滑电容进行充电的周期会比正常情况下长，由于无法蓄积充足的电荷，可能会造成输出纹波电压增加、输出电压降低。

关于三相用噪声滤波器的单相输入

本公司的三相三线式噪声滤波器也可在单相输入下使用。三相输入以及假定单相输入时的衰减特性数据（例：TAC-30-683）如下所示。可见，两者的特性没有明显差别。

使用时，应确保流入各相的电流相同。否则，可能无法获得预想的衰减特性。

另外，本公司三相噪声滤波器的额定电压为AC500V，输入AC100V或AC200V也可使用。

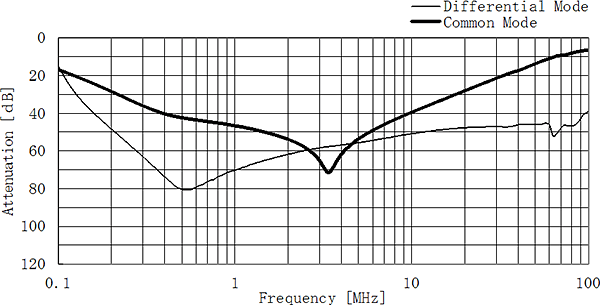

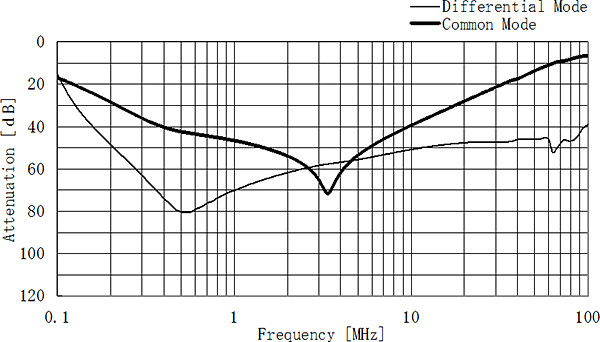

三相输入衰减特性（测量电路：参见图2.1、图2.2）

单相输入衰减特性（测量电路：参见图2.3、图2.4）

请在终端设备进行评估后使用。

三相输入衰减特性测量电路

图2.1 差模衰减特性测量电路

图2.2 共模衰减特性测量电路

单相输入衰减特性测量电路

图2.3 差模衰减特性测量电路

图2.4 共模衰减特性测量电路

PBA1000系列是否可以在输入电压AC280V时正常工作？

我们不能保证输入电压AC280V，因为电压超过元器件最大额定电压。

电源内部压敏电阻的作用是什么？

压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
主要作用：过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。

DC使用如何在输入电压接反的情况下保护。

有以下三种方式实现，请参照下图。
Protection methods

贵司的浪涌电流保护方式有哪些？

1.小功率电源我司均采用电阻限流的方式
2.中功率电源我司采用热敏电阻的方式进行限流
3.大功率电源我司采用晶闸管和MOS管的方式来进行保护。

三相滤波器如何用单相输入？

3相的是可以使用单相供电，3相滤波器的最大输入电压可以达到500VAC，所以用AC100V和AC200V。

贵司的AC-DC电源是否可以采用DC输入的方式供电？

虽然AC经过整流以后会变为DC电压，但是直接DC输入也是不允许的，所以请按照我司的产品手册使用，在兼容是DC输入电压必须是AC输入电压的√2倍，在使用时请将DC正端接L线，并且在L线上增加保险丝。

是否可以用UPS作为电源的输入？

1.使用UPS电源是请考虑是否由于输入波形的变化，输入电流是否会超过正常适用范围
2.请考虑AC转化为DC时不能超过电源正常使用电压 3.如果您需要UPS供电，可提前联系我司评估方案。

如果输入电压超出使用范围有哪些危害。

我们电源原则上不允许超出输入电压正常范围使用，如果低于输入电压范围，输入电流会增加，可能会超出内部器件最大工作电流，从而损坏器件，如果超出输入电压范围，内部器件会超过最大耐压值，可能会损坏内部期间。

如果输入线太长会对电源有什么影响。

如果输入线过长，会导致输入电压不稳定，从而导致输出电压的不稳定。

贵司的AC电源输入频率在47-63HZ，如果高于或者低于此频率范围会有什么问题发生？

实际使用中频率变高对产品的性能参数影响不大，如果在47-440HZ均可正常工作，开关频率越大，电源的效率和功率因数会降低。如果输入电压频率降低，输出电压可能降低。

4. 电源保护

5. 安规认证

6. EMC

噪声的来源和路径

1.噪声的来源

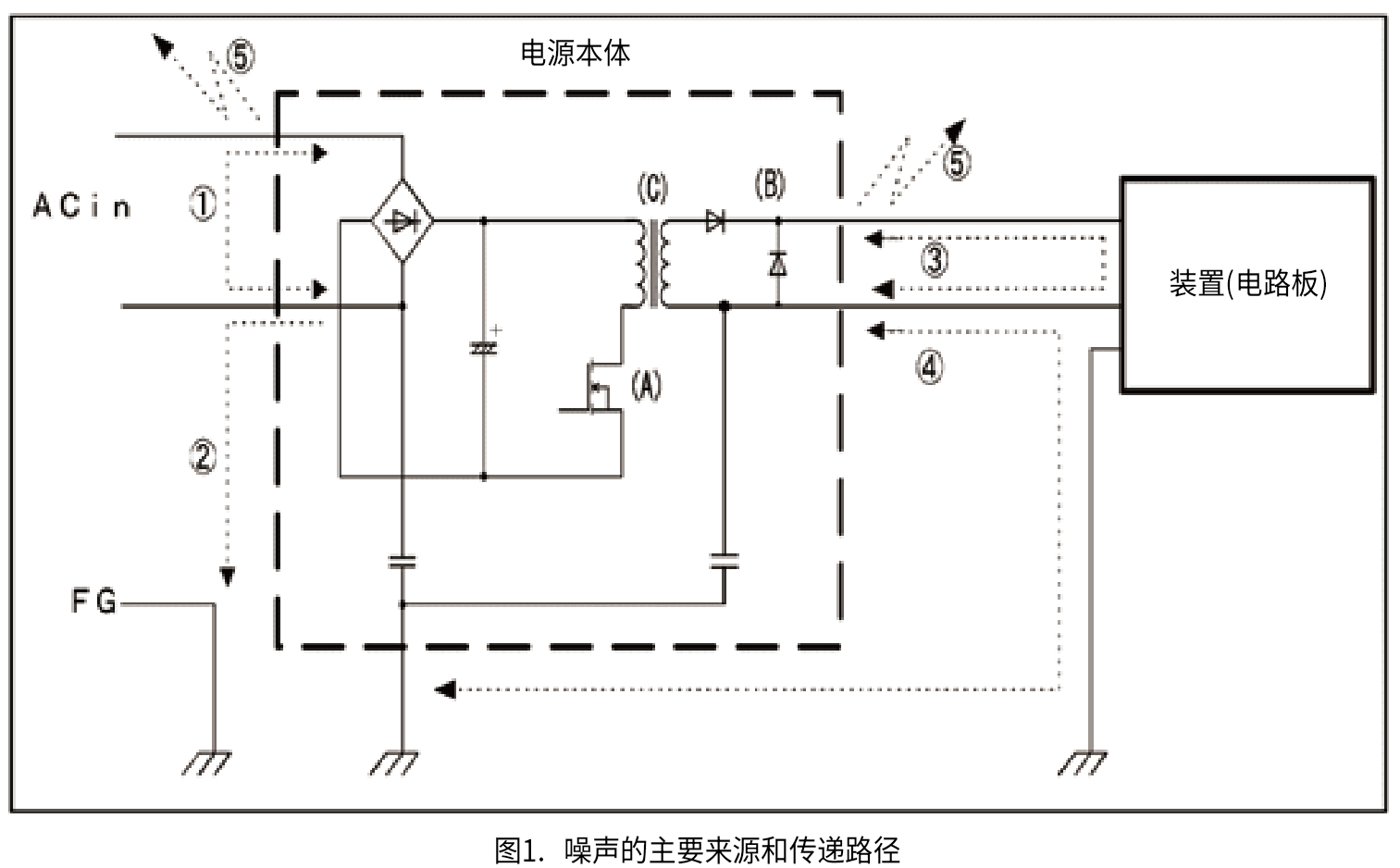

开关电源由于要对高电压进行开关控制，工作时会产生不小的噪声。开关电源主要的噪声来源如图1所示。

(1)开关晶体管・・・・・(A)
(2)输出整流器・・・・・ (B)
(3)输出变压器・・・・・ (C)

2.噪声的传递路径

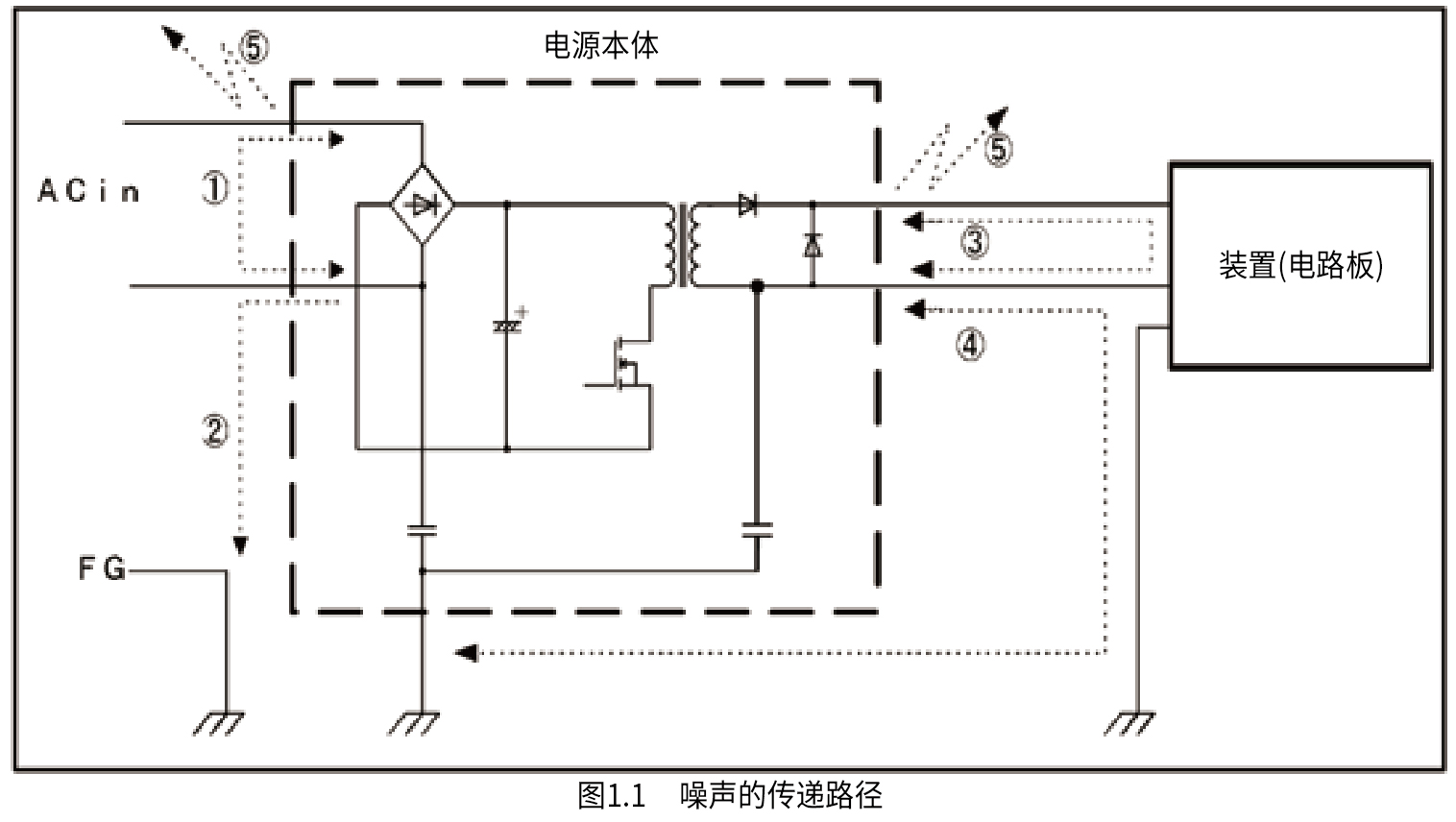

电源产生的噪声根据其传递的端子和路径分类如下。噪声的传递路径如图1所示。

(1)杂音端子电压：从电源输入端子传递
(输入反馈噪声）
- 常模：在电源线之间产生・・・・・①
- 共模：在电源线-FG之间产生・・・・・②
(2)输出噪声：从电源输出端子传递
- 常模：在电源线之间产生・・・・・③
- 共模：在电源线-FG之间产生・・・・・④
(3)噪声电场强度：从电源本体或输入/输出线直接辐射・・・・・⑤
(辐射噪声）

噪声的种类和抑制

1.噪声的种类

电源产生的噪声根据其传递的端子和路径分类如下。

(1)传导噪声
- 输入侧（杂音端子电压）
  常模・・・・・①
  共模・・・・・②
- 输出侧
  常模・・・・・③
  共模・・・・・④
(2)辐射噪声（噪声电场强度）・・・・・⑤

2.抑噪措施：对于电源产生的噪声

2.1 传导噪声的抑制

（1）杂音端子电压（输入反馈噪声）的抑制

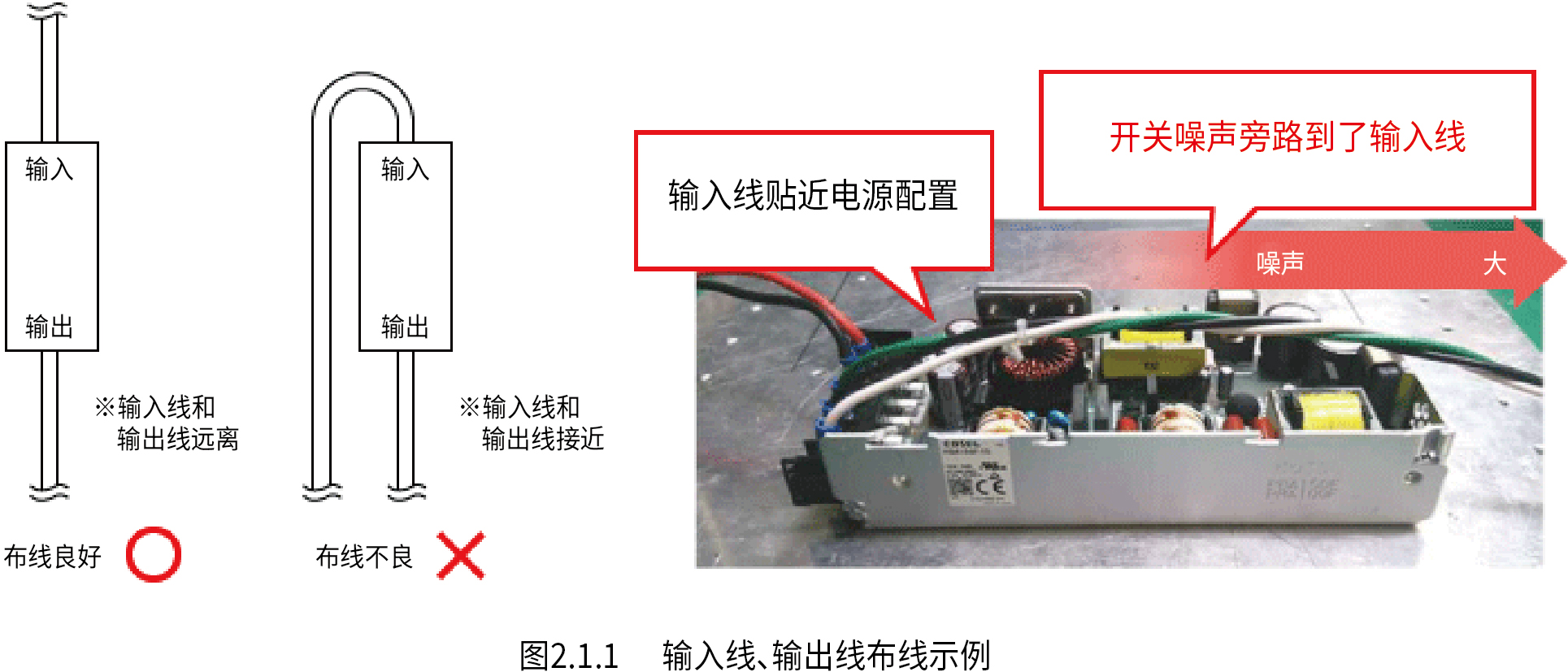

为防止电源内部产生的噪声反馈到输入侧，在电源中安装有噪声滤波器。输入线和输出线应分开（避免产生噪声耦合）布线，以免影响该滤波器的效果。另外，为防止受到电源辐射噪声的影响，输入线不要贴近电源进行布线。
如果希望进一步降低来自电源的噪声，或因输入线较长而受到噪声影响时，可在装置机箱的AC入口处另行设置噪声滤波器。

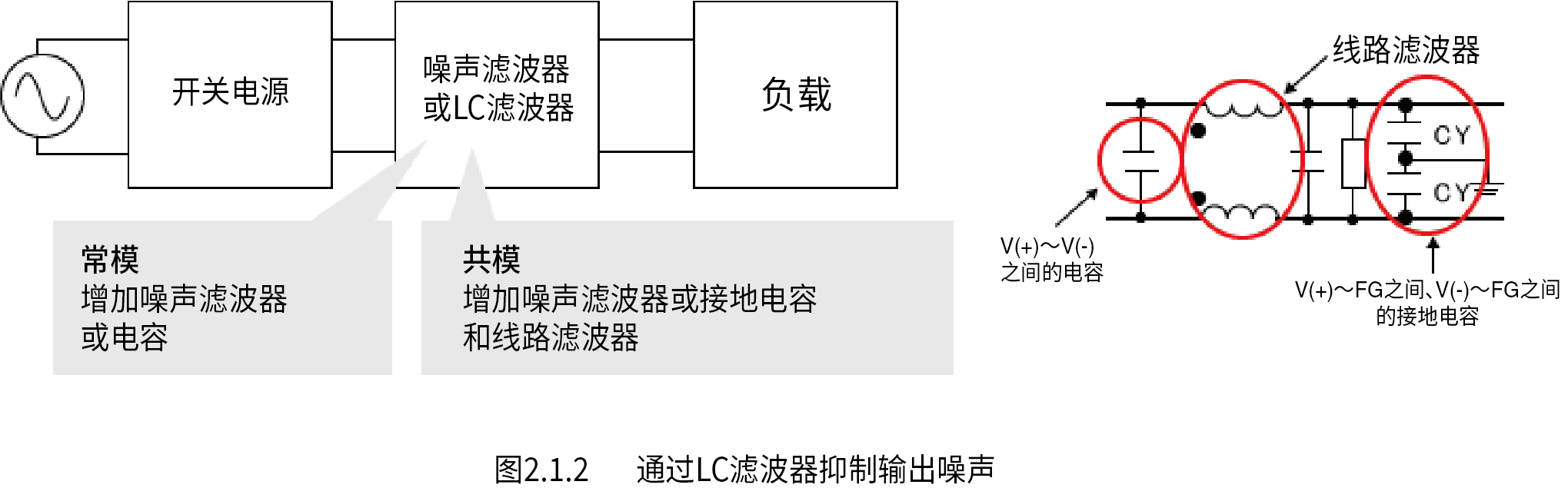

(2)输出噪声的抑制
基本原则是采用粗而短的布线。通过在输出线中插入电容或滤波器，可降低差模噪声和共模噪声。

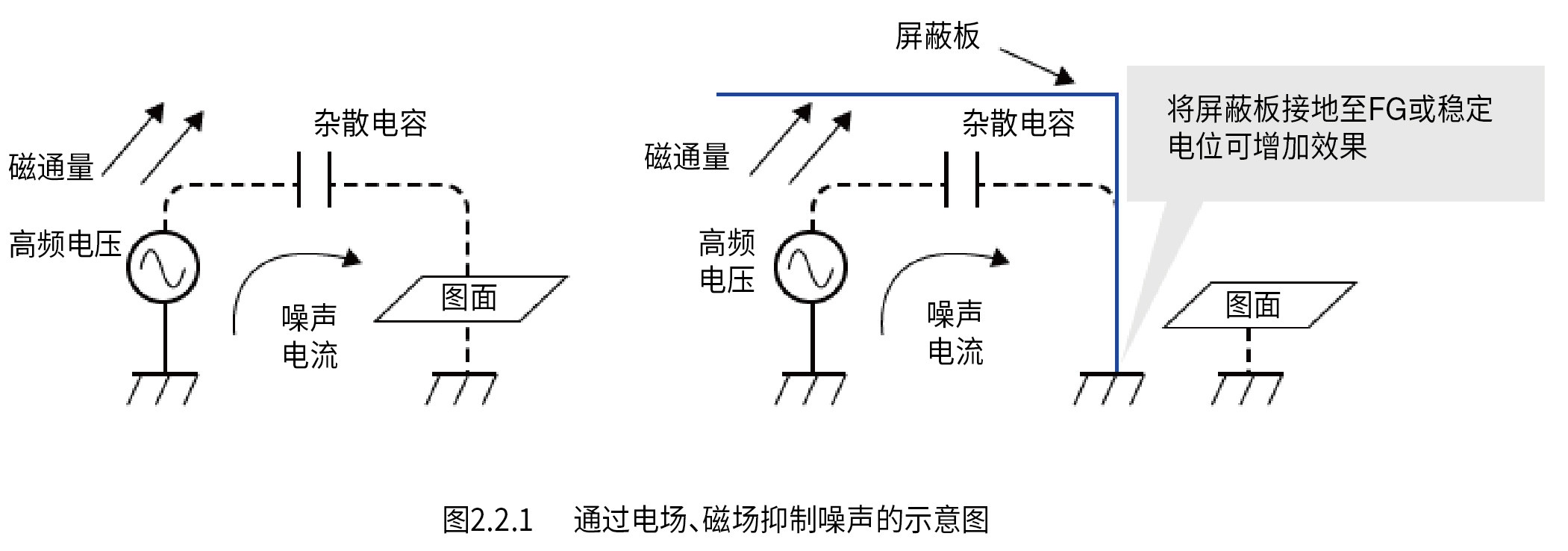

2.2 辐射噪声（噪声电场强度）的抑制

从装置引出的输入线以及输出线、信号线等电缆是主要的辐射天线，会产生无线电波向外辐射。
为防止辐射噪声，首先应采取措施防止噪声传递到输入/输出线；如果不能满足标准，则应使用各种抗EMI元件，如噪声滤波器和数据线路滤波器。
如果机箱不是金属，使用金属板或金属膜来限制噪声也非常有效。
开关电源产生的噪声中含有高频分量，可能会从空气中直接传递到装置，也可能会因接地方法不当而导致抑噪措施失效。
理想情况下，电源和装置应安装在同一底架上；但如果电源底架和装置底架是分开的，就不要用具有电感的导线接线，而应使用金属板连接。也就是说，相对于电位稳定的底架，作为噪声源的电源和接收噪声的装置应处于低阻抗状态。

外部噪声(EMS)的种类和抑制

1.噪声的种类

从外部进入开关电源的噪声称为外部噪声，包括以下种类。

(1)静电放电噪声
(2)脉冲噪声/快速瞬变脉冲群噪声
(3)雷涌电压
(4)传导性电磁场噪声
(5)辐射电磁场噪声

2.抑噪措施：对于外部噪声

(1)电源采取的措施

电子设备抑制外部噪声一般可通过采取抗EMI的措施，来达到一定的效果。也就是说，为抑制向外部传递电磁噪声而采取的各种措施，对于防止外部噪声的传入及其影响也能起到重要作用。
电源可采取以下措施。

1.内置输入线路滤波器
2.在电路板和底架设计中优化FG线
3.采用高抗噪声元件、铁氧体磁芯和常模扼流圈等抑噪元件

(2)系统采取的措施

EMC指令通常适用于包含电源的最终产品。因此，不仅电源、整个系统都需要采取以下措施。

1.使用外部滤波器/浪涌吸收器的措施
通过在电源的输入侧使用浪涌吸收器，或在机箱的AC入口处使用抗脉冲噪声滤波器，可有效解决高电压噪声问题。
※在电源的输入侧使用噪声滤波器时，噪声滤波器扼流圈中累积的能量可能会在施加耐冲击电压时导致电压跳变。请通过实际设备评估对电源输出侧装置的影响。
2.输入线/输出线的布线
为了不影响滤波器的效果，最好将输入线和输出线分开布线。
3.接地线
接地线在理想情况下具有稳定电位，但根据连接和布线方法的不同，阻抗可能会变高，从而导致传导噪声等引起系统误动作。接地线应粗而短，避免布线过长回绕。

LEB100F-0524是否有浪涌电流4级的标准？

我们认为浪涌电压不是浪涌电流，由于浪涌电流的等级不服从于IEC指示，如果是浪涌电压，电源可以满足IEC61000-4-5的4级。

在对DPF1000进行耐压测试时，为何漏电流过大？

测试结果随着接地电容（=Y电容）而改变。如果Y电容比我们测试电路的大，模块不能通过测试。因为漏电流在增大。输入覆铜和FG覆铜应该分开（距离：4mm或更大）。请查看Y电容的值和PCB布板。

共模电感的作用是什么？

共模电感上，A和B就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制方向向反)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，抑制高速信号线产生的电磁波向外辐射发射，达到滤波的目的。

开关电源中有那些噪声产生源及路径

噪声产生源主要有三处
1.开关管
2.输出变压器
3.输出整流

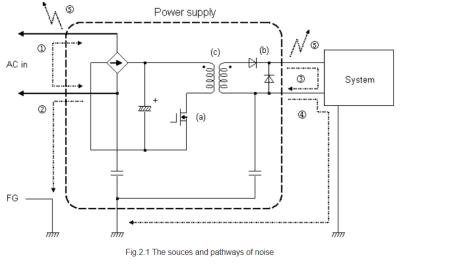

噪声产生路径见下图
Pathways of noise

请问电源的EMI具体含义是什么

电磁干扰（Electromagnetic Interference 简称EMI），有传导干扰和辐射干扰两种。传导干扰是指通过导电介质把一个电网络上的信号耦合(干扰)到另一个电网络。辐射干扰是指干扰源通过空间把其信号耦合(干扰)到另一个电网络。在高速PCB及系统设计中，高频信号线、集成电路的引脚、各类接插件等都可能成为具有天线特性的辐射干扰源，能发射电磁波并影响其他系统或本系统内其他子系统的正常工作。

贵司滤波器一级和两级的区别

一级滤波器是指滤波器内部由电感电容组成的滤波网络有一组，两级滤波是指滤波器内部由电感电容组成的滤波网络有两组。

贵司电源是否有EMC认证证书。

EMC认证证书是没有的，但是我们每款产品都可以在增加外部电路或者裸机测试时通过Class B测试，因为电源作为产品一部分，会和整机做EMC认证，只有定制电源才会去做EMC认证

7. 纹波和纹波噪声

8. 温度

9. 元器件和线路

关于防止冲击电流

在输入电压施加到电源的瞬间，充电电流流向平滑电容（C1），可能会导致熔丝熔断或开关触点粘连。
因此，在电源内部安装了以下冲击电流防止电路，以控制冲击电流。

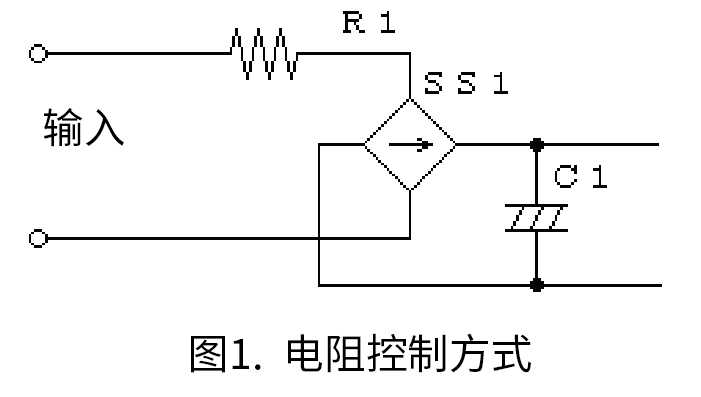

1.电阻控制方式（图1）

1.可在输入线上插入电阻，或利用线路滤波器线圈的电阻。
2.在电源工作时始终会产生损耗，适用于小功率电源。

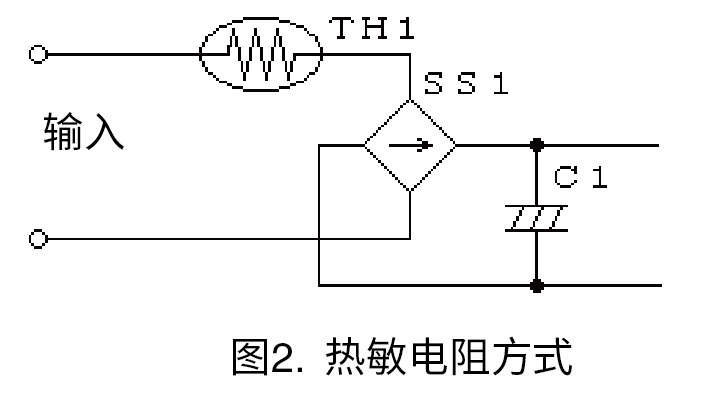

2.热敏电阻方式（图2）

这是在输入线上插入热敏电阻的方法，该电路利用了热敏电阻在低温时（电阻值大）↔高温时（电阻值小）的特性。

电路工作

（1）电源接通时，利用高电阻值抑制冲击电流。
（2）通电后温度升高，电阻值下降，热敏电阻的损耗减少。

（注）如果在电源的温度充分冷却前再次接通电源，在热敏电阻阻值较低的状态下施加输入电压，冲击电流值就会增大，请加以注意。

3.晶闸管方式（图3）

晶闸管和电阻（水泥电阻等）并联而成的电路。

电路工作

（1）电源接通时，仅通过电阻抑制冲击电流（SCR1：OFF状态）。
（2）经过一段时间后，SCR1导通（ON）（消除电阻损耗）。
（3）如果在SCR1导通之前，C1尚未完成充电，就会产生第二次冲击电流。

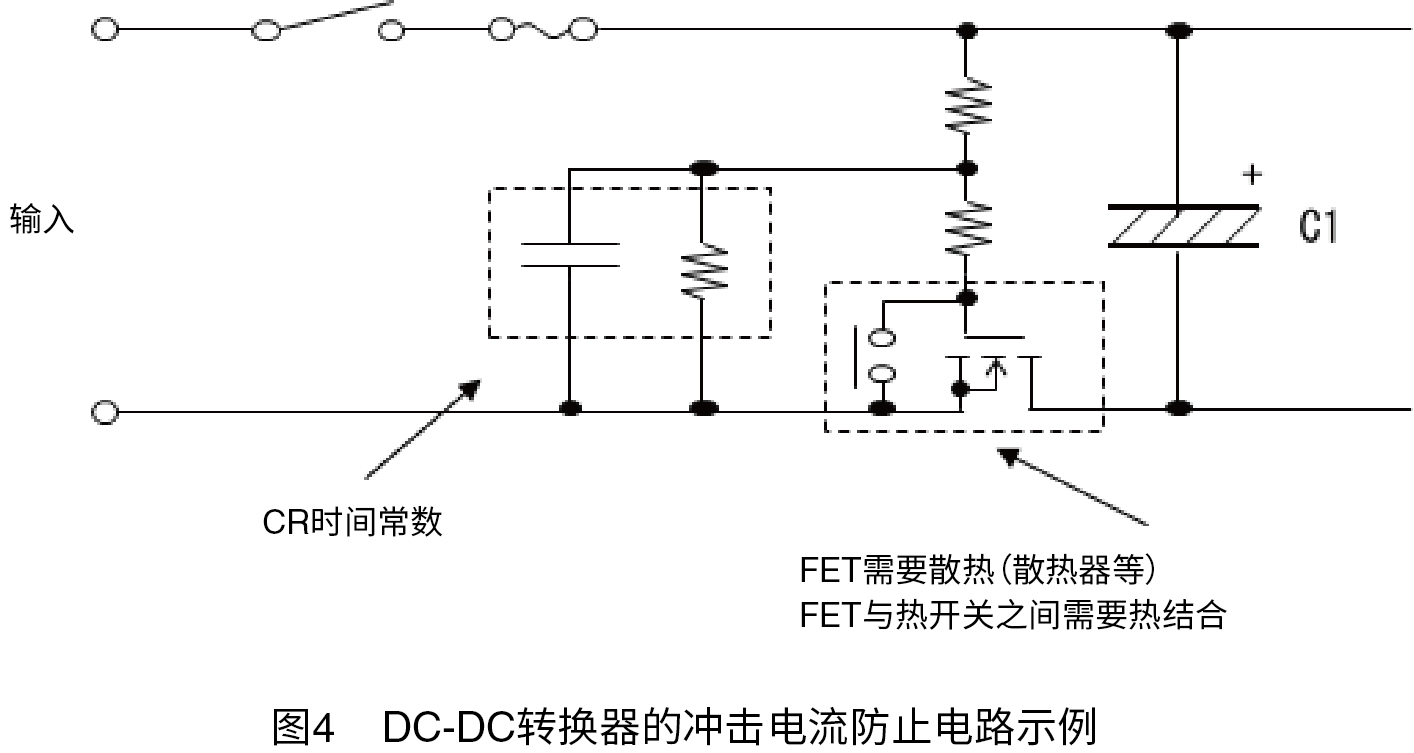

4.DC-DC转换器（图4）

DC-DC转换器由于输入侧未使用大容量电容，因此几乎所有产品均未配置冲击电流防止电路。
如果输入电压陡升或使用机械开关进行ON-OFF操作，会在短时间内流过冲击电流，请加以注意。
另外，如果在输入侧使用电容，图4所示的冲击电流防止电路是减少冲击电流的有效方法。

电路工作

（1）电源接通时，FET的栅极-源极电压（Vth）因CR的时间常数而上升。
（2）由于FET的Vth特性，电流流向C1。
（3）经过一段时间后，FET完全导通（ON）。

（注）如果在FET的栅极-漏极间发生短路故障，将进入不完全导通状态，FET的功率损耗就会增大并持续发热，请采取散热或安装温度熔丝等措施。

关于过电流特性

该功能用于保护电源或负载，确保输出电流不超过规定值。

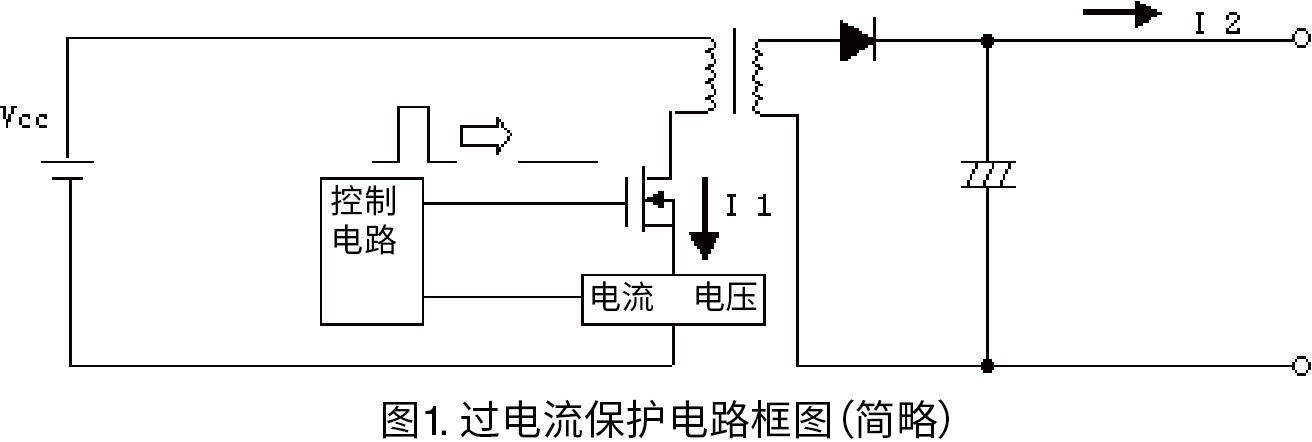

1.过电流保护电路工作概要

（1）过电流电路的工作机理如下。
- 负载电流（I2）超过规定值（过电流状态）。
- 一次侧电流（I1）相对于I2电流成比例增加
- 控制电路根据I1的电压转换（使用电流互感器和电阻）值检测过电流状态
- 倒相晶体管控制→输出电压下降
（2）过电流保护电路同时还起到限制短路电流的作用。
（3）解除过电流状态后，输出电压将自动恢复原有状态（部分机型除外）。
如果过电流状态持续，某些大功率电源和峰值电流电源可能会停止输出。

※请避免在过电流状态下持续运行，否则可能会导致电源故障或使用寿命缩短。
电源的过电流特性请参见产品目录和使用说明书。

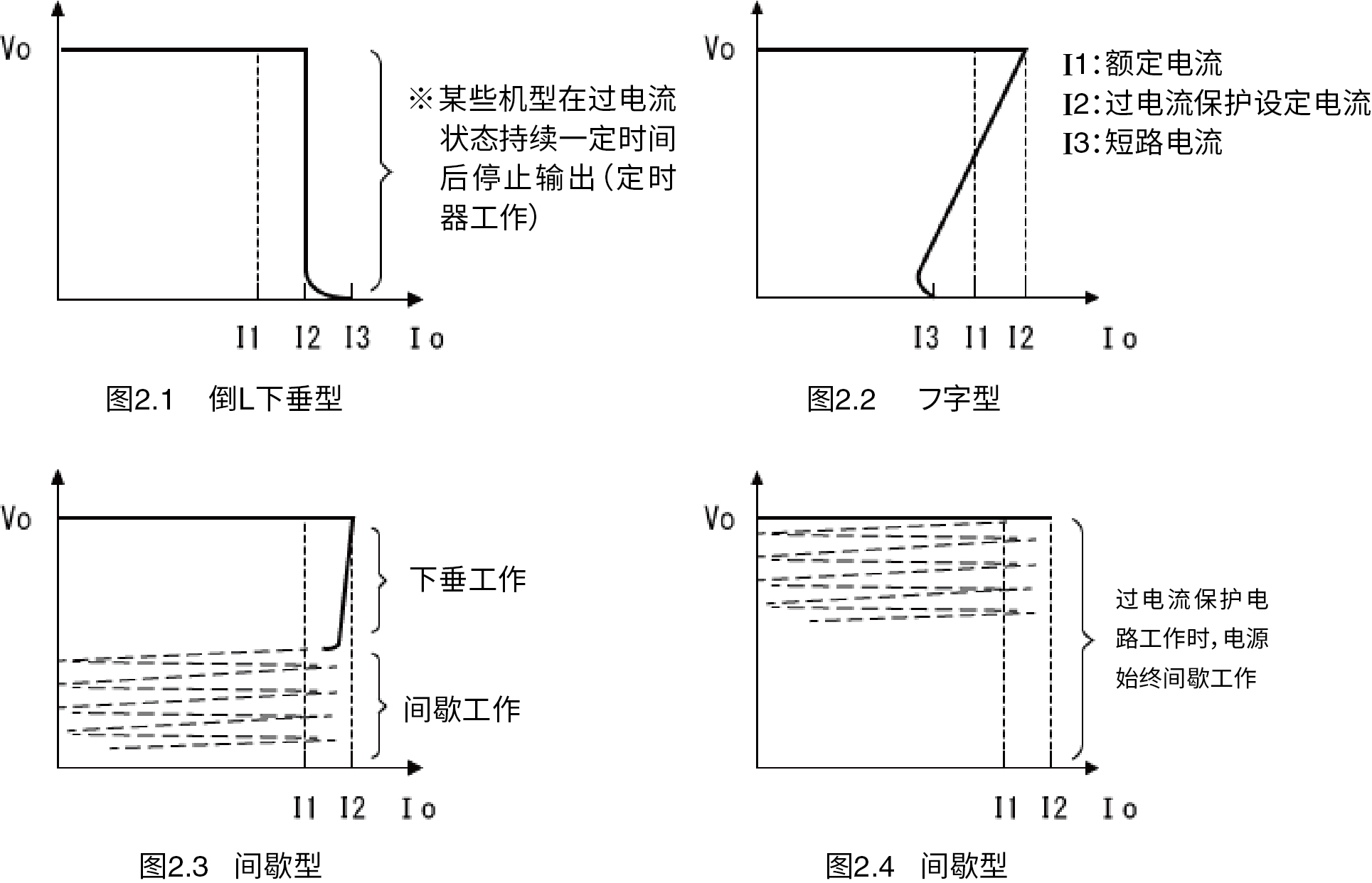

2.过电流保护方式（负载特性）

3.电压无法上升的负载

对于LED负载、电机负载、恒流负载、恒功率负载（DC/DC转换器等），如果电源带有フ字型过电流保护电路，输出电压可能会无法上升。

（1）工作机理

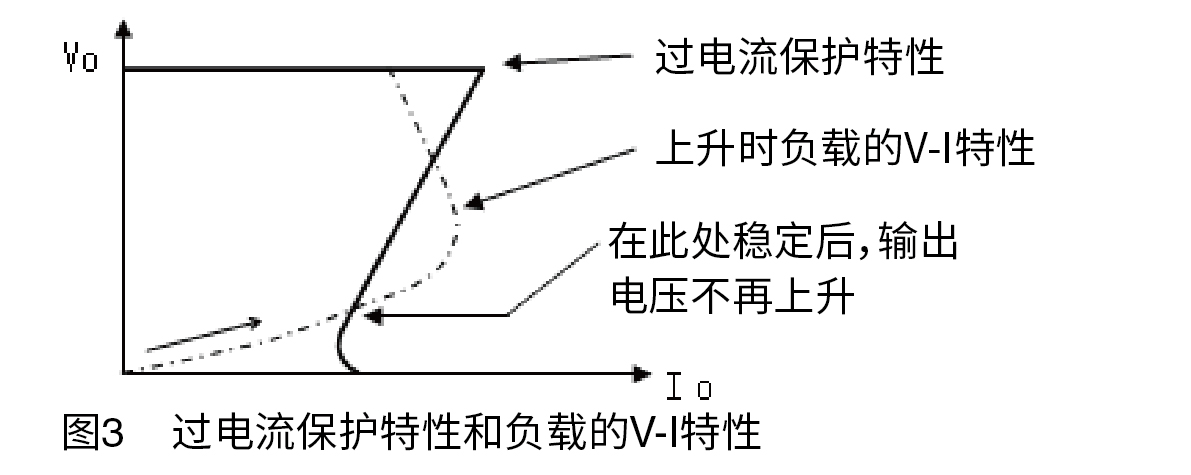

从电压施加到负载上直至达到规定的稳定点，如果负载的V-I特性轨迹与过电流保护特性的下垂线相交，电压稳定在该下垂线上时，就会出现这种现象。

（2）症状确认

电压无法上升的原因可能是过电流保护电路正在工作。在这种情况下，请在去除负载后检查输出电压。如果输出电压此时正常上升，则可以认为是过电流保护电路工作所致。这样，就需要增加电源的容量、通过外置电路实现恒流工作（PBA300F～1500F、PCA600F），或更换为简易型恒流电源（PBA□F-MXJD或LEA□F-XLED等）。
如果负载中的DC-DC转换器具有遥控功能，有时也可以在额定输出电压确定后通过遥控启动该转换器。请在检查DC-DC转换器的输入电流后，再采取措施。

关于DC-DC转换器的反接防止电路

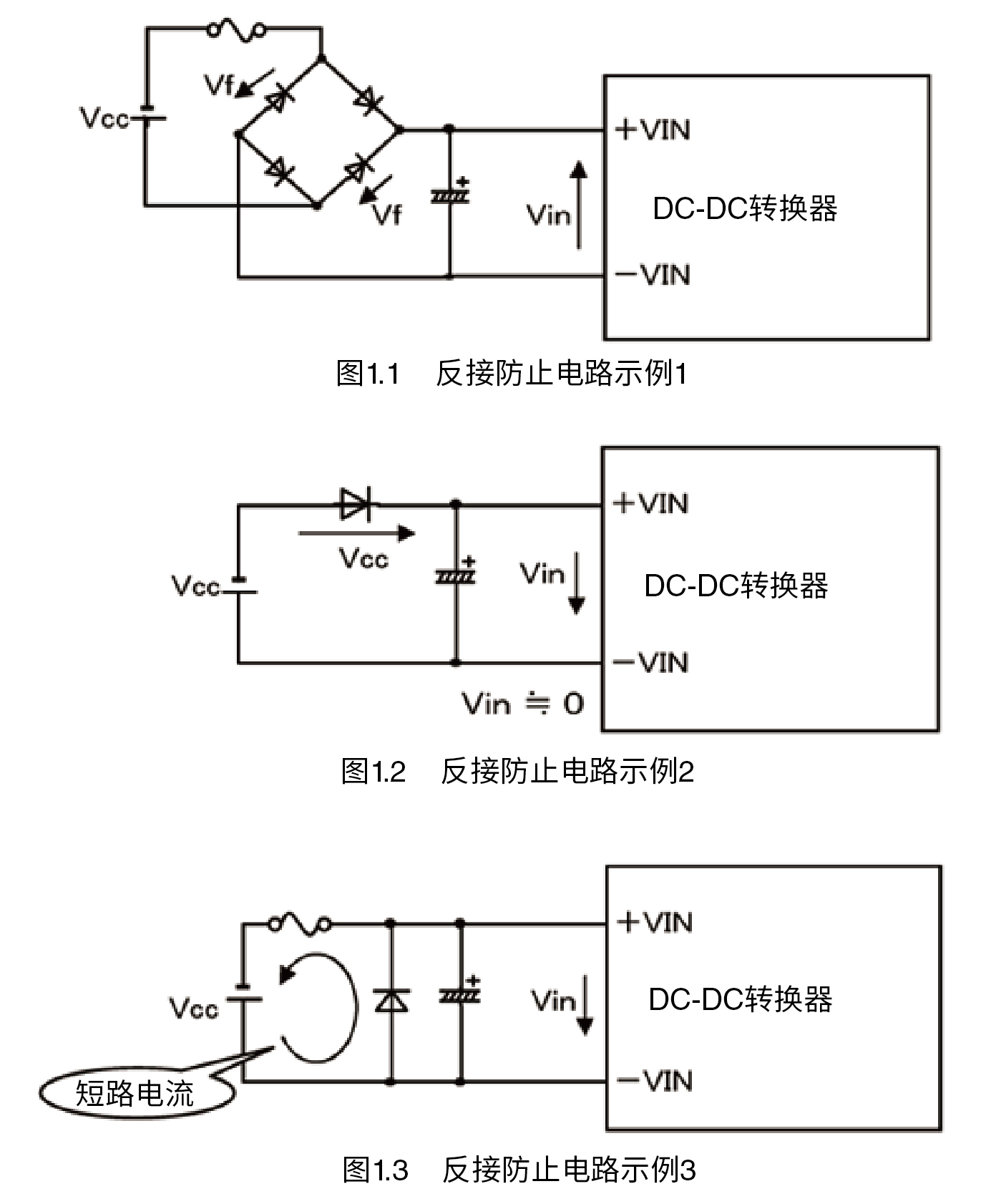

如果反向电压施加到DC-DC转换器的输入侧，可能会导致故障。用于防止施加反向电压的电路如以下各图所示。表1.1列出了各电路的优缺点。

表1.1 反接防止电路的特点
	项目	反接时的工作	优点	缺点	成本
1	图1.1 电路示例1	正常工作	可输出可重新接通输出	无法检测反接正常连接时有二极管损耗	高
2	图1.2 电路示例2	不输出	可检测反接可重新接通输出	无输出正常连接时有二极管损耗	低
3	图1.3 电路示例3	不输出熔丝熔断	可检测反接正常连接时无二极管损耗	无输出不可重新接通输出瞬间有过电流流动	中

关于倍压整流电路的工作原理

在使用倍压整流电路的电源中，如果将AC100/200V切换端子设定为AC100V，则按倍压整流电路工作；设定为AC200V，则按全波整流电路工作。
下面对倍压整流电路的工作原理进行说明。

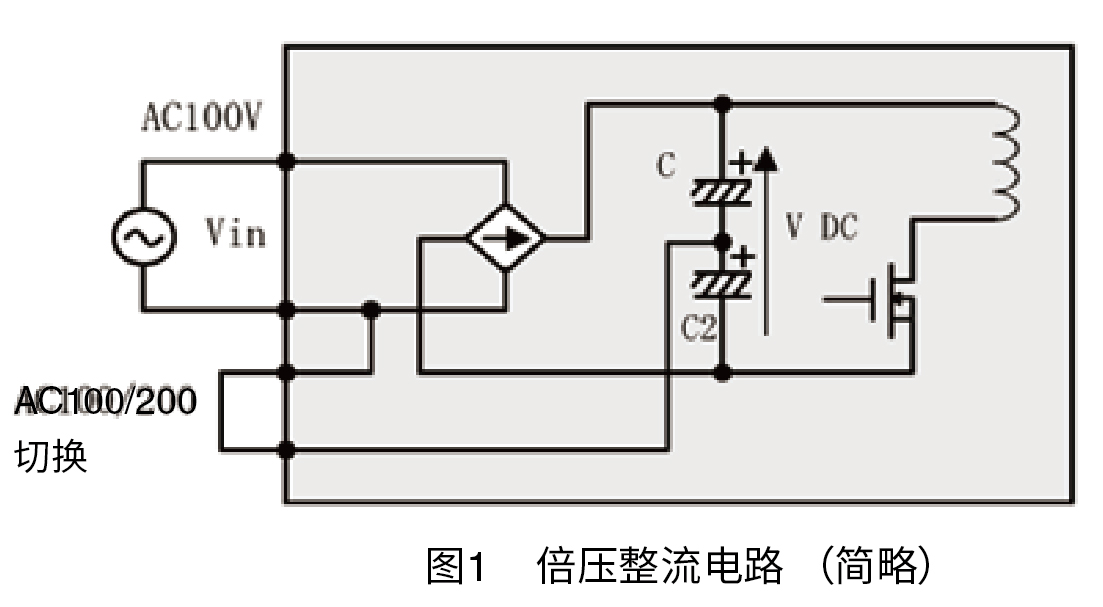

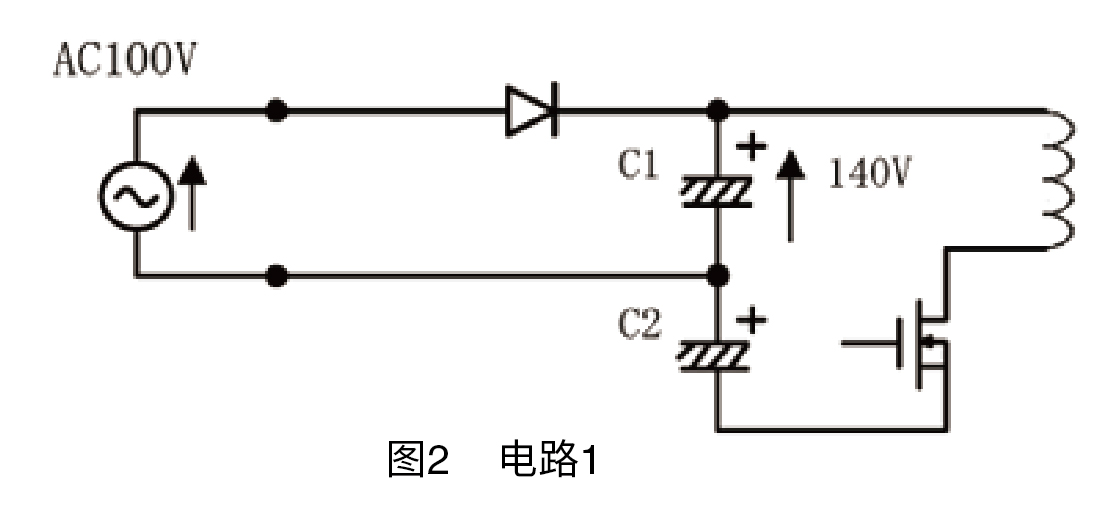

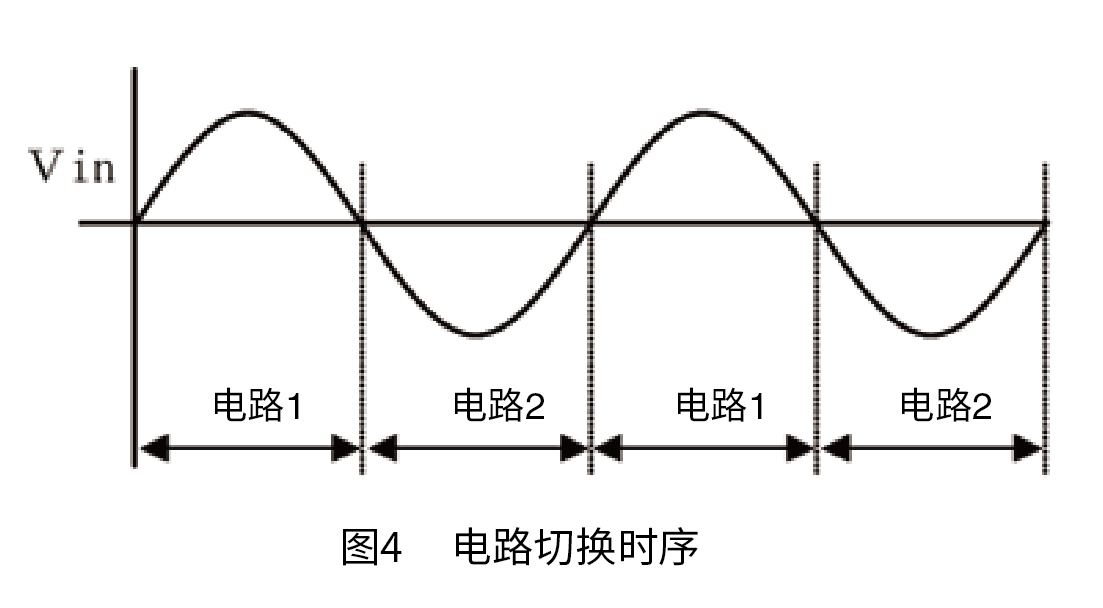

图1所示的倍压整流电路根据输入电压的“正/负”，按各自时序在图2和图3所示的电路之间切换工作。
也就是说，输入电压为“正”时，按图2所示的电路工作，对C1充电；而输入电压变为“负”时，则按图3所示的电路对C2充电。

因此，无论是AC100V还是AC200V，C1、C2的两端电压VDC始终为DC280V，电源内部电压恒定。

我们在使用贵司电源时有保持时间的要求，请问电容容量怎么选择

保持时间主要靠输入电容的大小来实现。具体计算方法请参见附件

使用贵司模块时外部保险丝应该如何选择

选择外部保险丝时，
1.需选择具有安规认证的保险丝
2.保险丝电压需要大于电源最大输入电压
3.额定电流需要时持续工作电流的1.5-2倍
4.需要考虑环境温度降额
5.浪涌电流情况下，需要焦耳热量以及慢融保险丝。

10. 功能

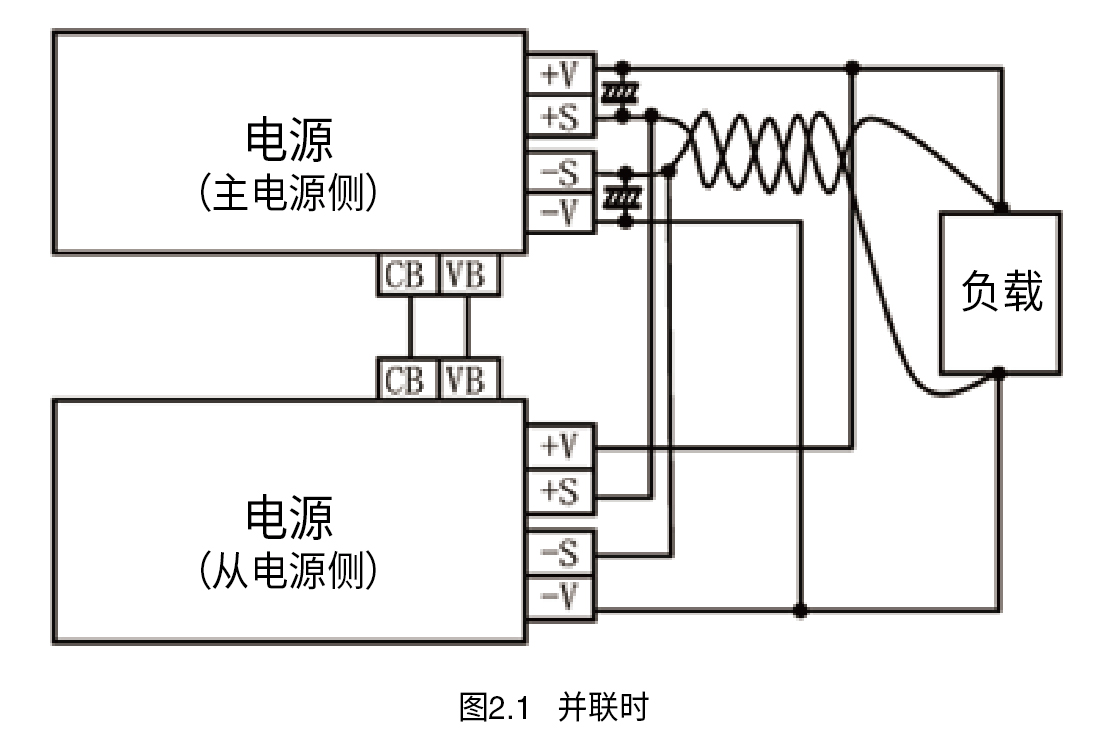

关于串联/并联时的遥感方法

即使将电源串联/并联，也可使用遥感功能。
遥感方法如下所示。
另外，使用遥感功能时，为防止输出振荡，请在遥感端子(+S,-S)和输出端子(+V,-V)之间连接电容（约100～2,200µF）。

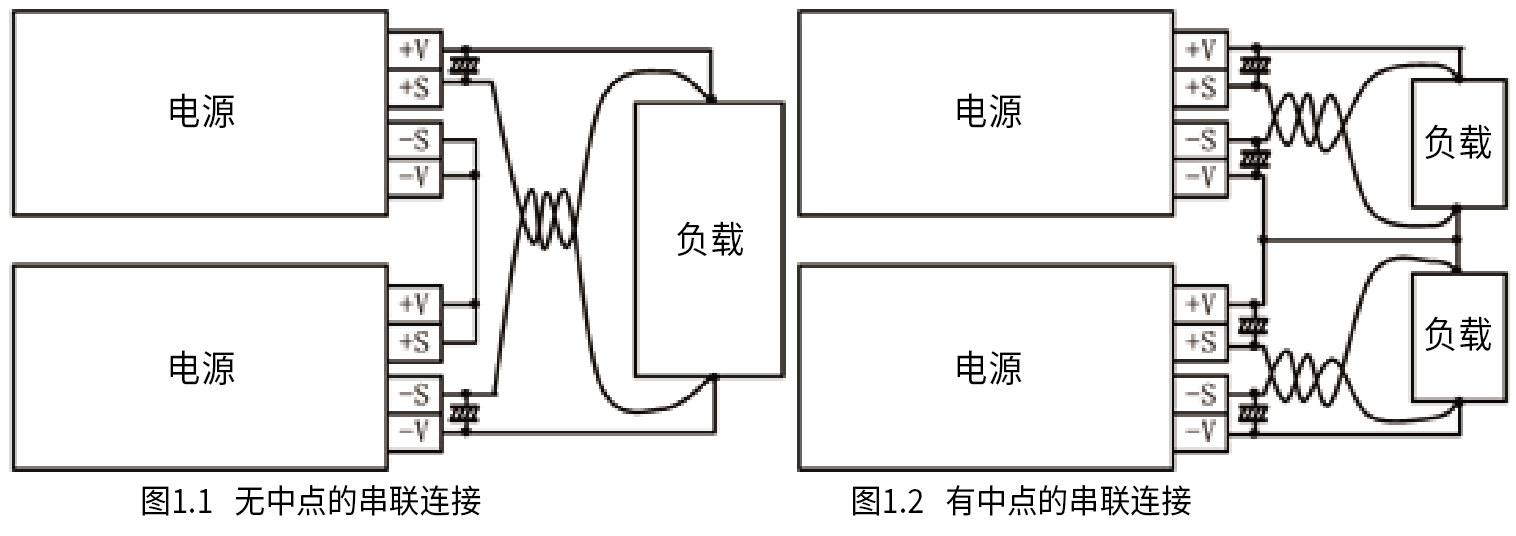

1.串联时

串联时，遥感方法根据输出电压的取电方式（负载的连接）而不同。

1.1 无中点的串联

遥感端子仅在连接负载的一侧使用（参见图1.1）。

1.2 有中点的串联

将遥感端子连接到与各电源相连的负载端子（参见图1.2）。

2.并联时

只有具备并联运行功能的电源才能进行并联。
确定主电源（进行旋钮操作的电源）和从电源（不进行旋钮操作的电源），仅将主电源的遥感端子接至负载端子（参见图2.1）。

关于并联运行与冗余运行的区别

1.并联运行

“并联运行”是为了弥补电源功率的不足，通过并联多个电源来增加电流容量的方法。
并联运行时，通常使用具有并联运行功能（电流平衡端子）的电源。而对于没有并联运行功能的电源，也可使用带P选项的产品（过电流保护工作点为额定电流的90%～100%）实现简易的并联运行。

2.冗余运行

2.1 冗余运行（1+1冗余运行）

“冗余运行”又称“备份运行”，与并联运行一样，也是将多个电源并联，但目的不是增加电流容量，而是连接备用电源，以便在电源出现故障时仍能保持系统运行。
冗余运行时，通常是连接与主电源额定值相同（并联运行时为相同数量的电源）的备用电源（参见图2.1）。

2.2 N+1冗余运行

对于一般的冗余运行，如果要构成由多个电源并联运行的系统，则需要准备由相同数量的同一电源进行并联的系统作为备用系统（参见图2.1）。
“N+1冗余运行”时，系统所需的功率由数个（N个）电源分担，另将一个电源连接到系统以实现冗余。
这种方法是通过分散功率、增加电源数量来实现冗余运行的，将其中一个电源作为备用电源，这样即使同一系统中的某一个电源出现故障，系统也不会瘫痪，并且由于备用电源只需小功率即可，对于大功率系统来说，成本要比一般的冗余运行低。
而为了通过多个电源获得大功率，通常会使用具有电流平衡（并联运行）功能的电源，但带电流平衡功能的普通电源在系统中哪怕只有一个发生故障，输出电压也会下降。这是因为在使用电流平衡功能的情况下，如果某个电源发生故障导致输出电流变为0A，那么正常的电源也会将电流置于0A，以保持电流平衡。
因此，如果要用于N+1冗余运行，就必须使用能解决上述问题（电源发生故障时输出电压也不会下降）的电源。

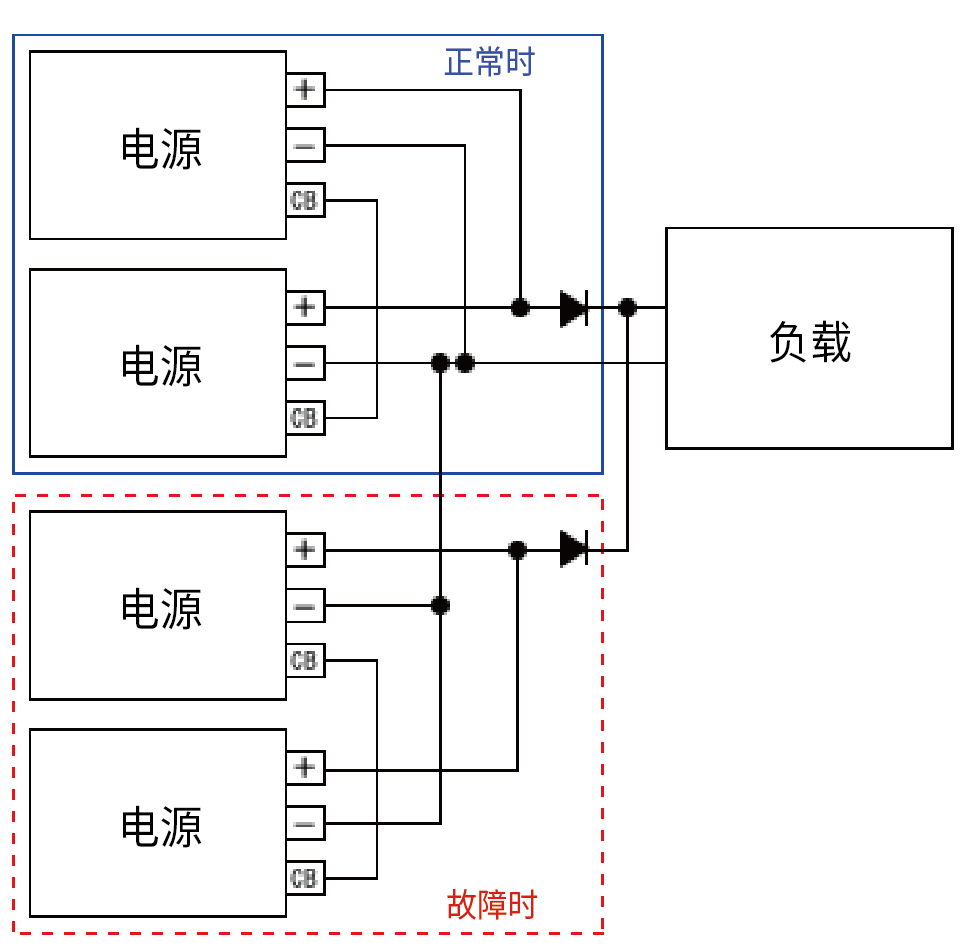

图2.1 一般的冗余运行连接方法

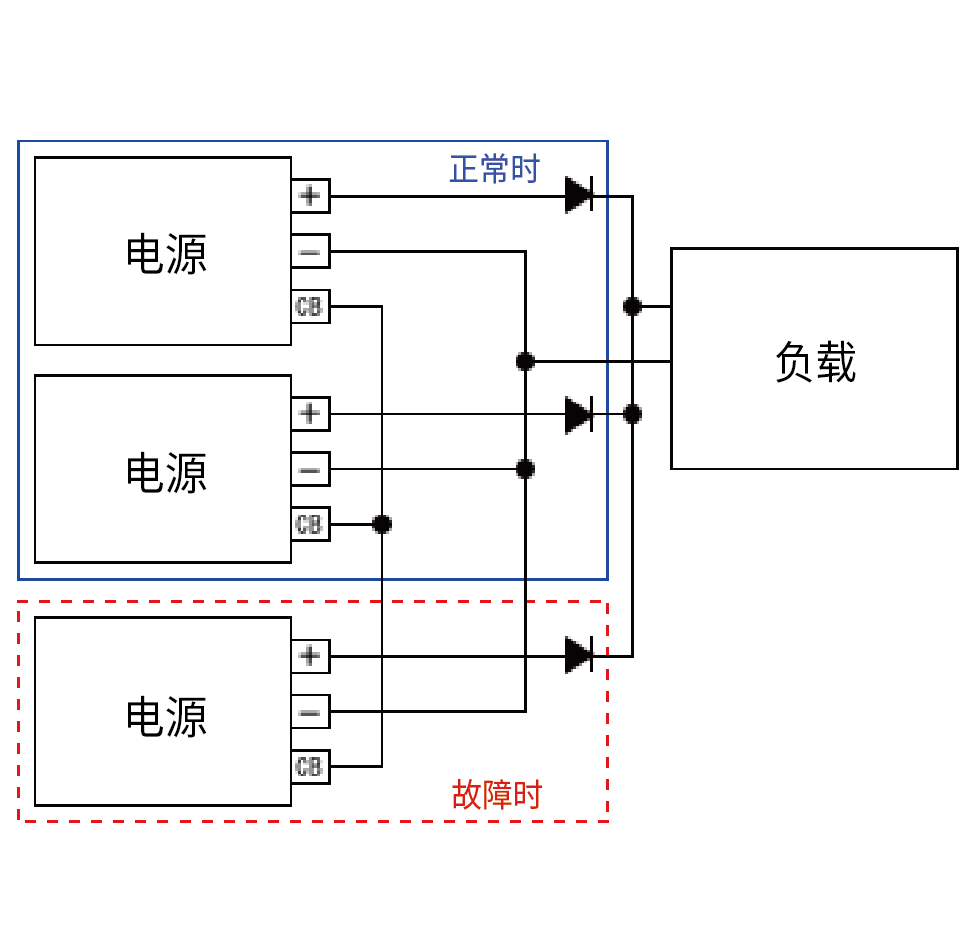

图2.2 N+1冗余运行连接方法

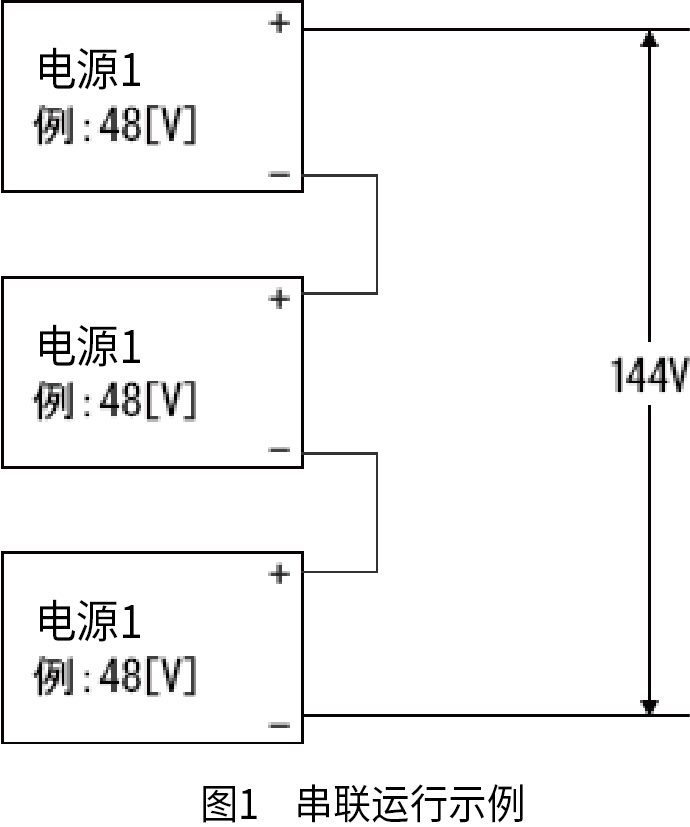

关于多个电源的串联运行

1.串联运行时的注意事项

　对于多个电源的串联，由于电源的输出（二次侧）－FG之间要施加高电压，因此会有电源输出－FG之间接地电容的耐压及电源内部的绝缘距离等安全问题。即使在电气运行方面没有问题，也要考虑以下内容并加以注意。
　本公司产品采用SELV（安全超低压电路）设计，适用于直流60V以下的电路。由于超过了安全电压（峰值42.4V、直流60V），因此已取得的安全标准将失效。
　串联输出电压的GND（0V）及附带功能GND不能与FG通用。否则，一旦二次侧接地，串联运行时最上层电源的输出与FG之间（接地电容、功能用端子连接器）的电压就会升高。如果超过输出与FG之间接地电容、功能用端子连接器的额定电压，将对零部件造成压力。各零部件的额定电压请垂询本公司。
　在二次侧未接地的情况下，输出与FG之间将会施加高电压。由于在输出与FG之间存在高电压，因异物混入、电路短路等产生的影响将非常危险，因此请在装置和机箱侧采取安全预防措施（防止异物混入等）。
　即使电源已装入装置，也要充分考虑并注意高电压的处置，例如电源的FG电位与输出线之间的绝缘等。

关于同步整流的串联运行

1.什么是同步整流？

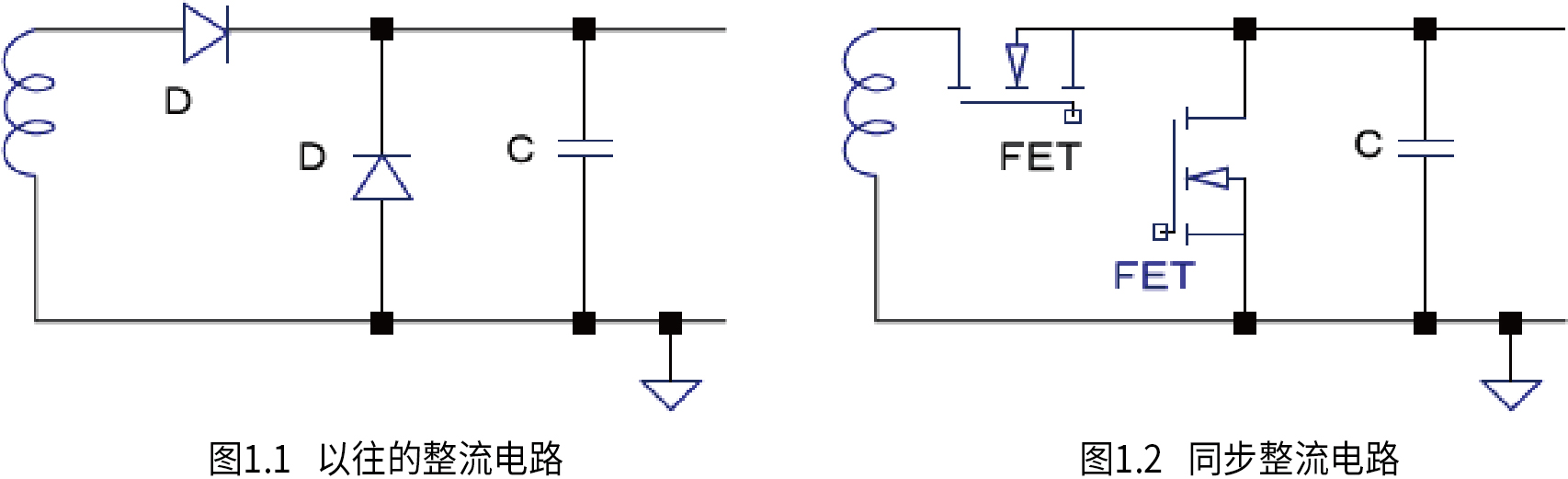

　同步整流是提高开关电源转换效率的电路技术，主要用于二次侧整流电路。以往通常使用二极管进行整流（图1.1），现在则使用功率MOSFET及功率晶体管（图 1.2）。

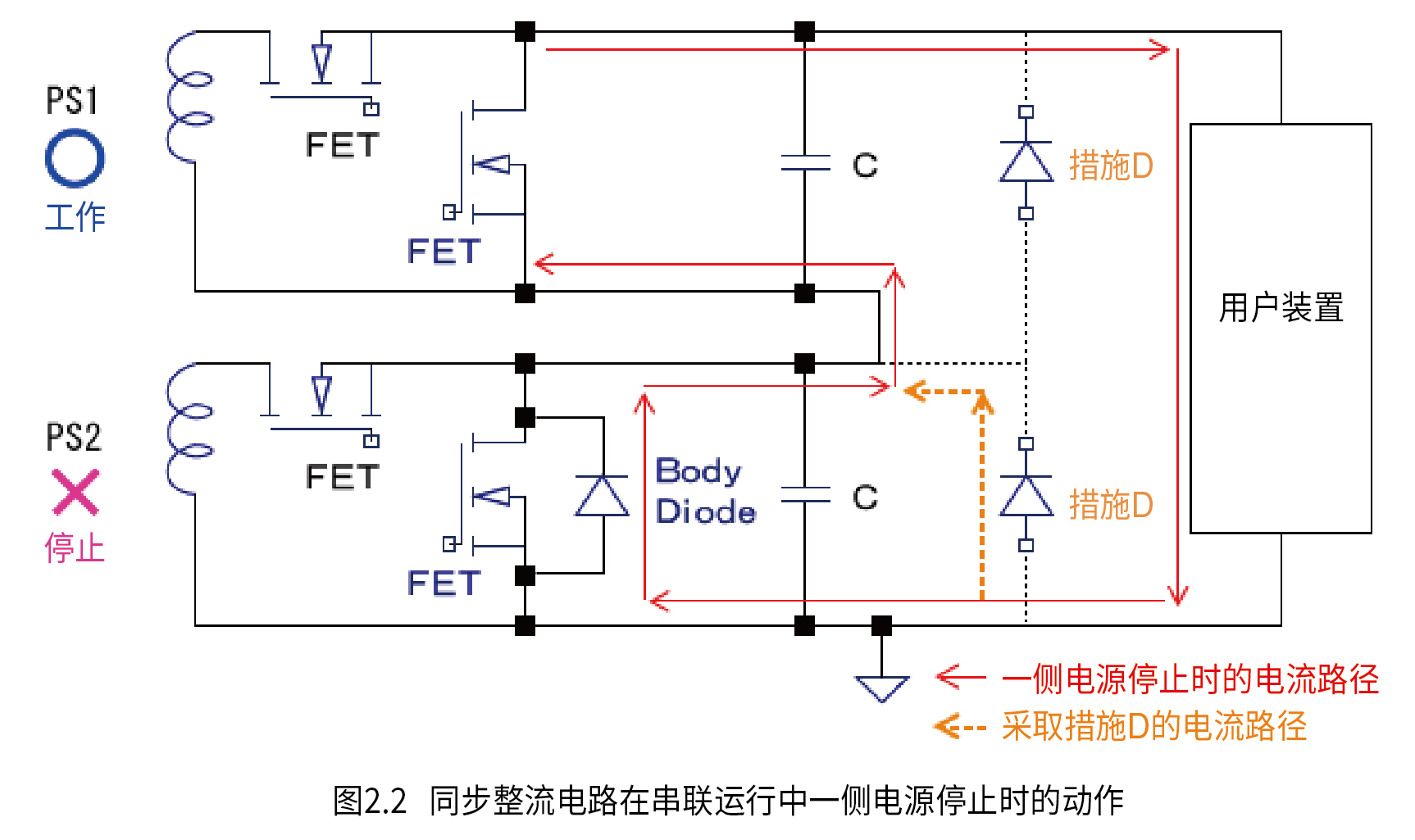

2.同步整流电路在串联运行中一侧电源停止时的动作

　串联运行时，如果一侧电源停止输出，输出停止侧的同步整流FET将变为OFF状态。此时，由于工作中的电源将继续向用户负载供电，在停止供电电源的同步整流FET的体二极管（也称为寄生二极管或内部二极管）中会有电流通过。
　体二极管的VF特性（VSD）因其类型而异，一般高达约0.7～1.3V，损耗要比正常工作时大。
因此，如果要在一侧电源停止时仍能继续工作，建议在输出侧外置低VF肖特基二极管。

关于各产品中有无使用同步整流电路，请垂询本公司。

DC-DC转换器的应用示例

1.DC-DC转换器的输入电压示例

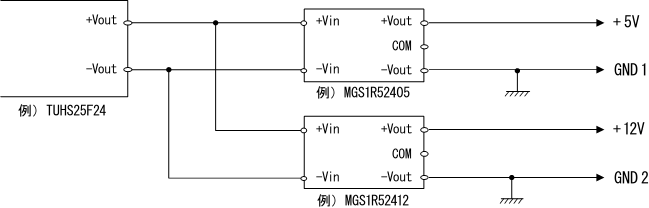

（1）使用AC-DC电源（直流稳压电源）时

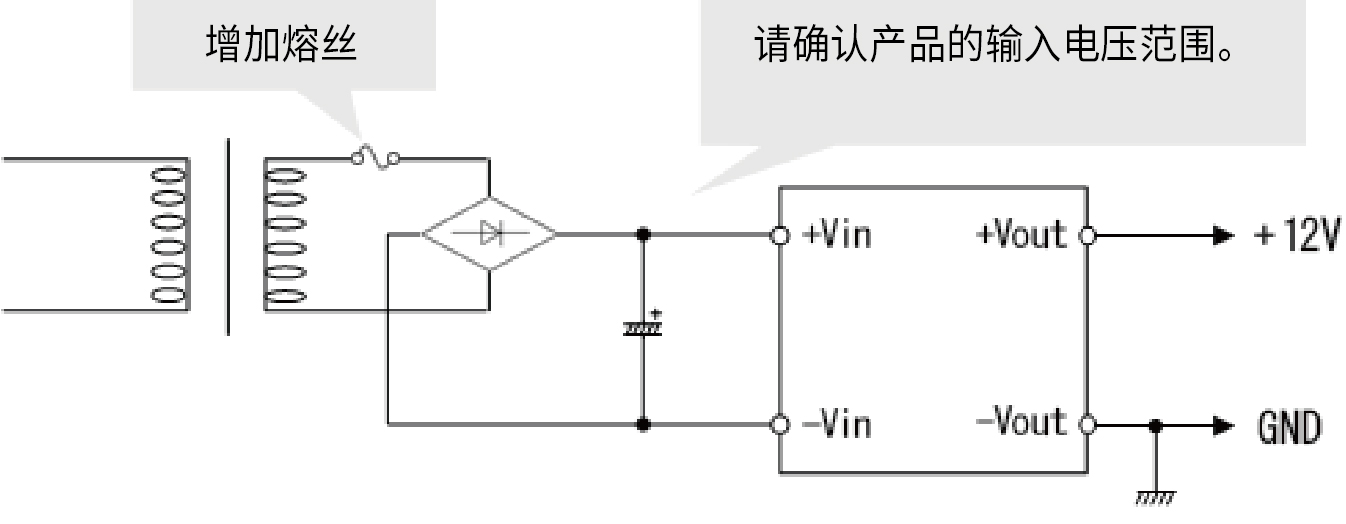

（2）使用交流电源时

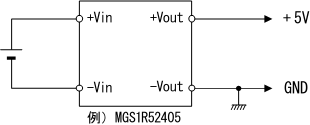

（3）在电池驱动的设备中使用时

2.DC-DC转换器的使用示例

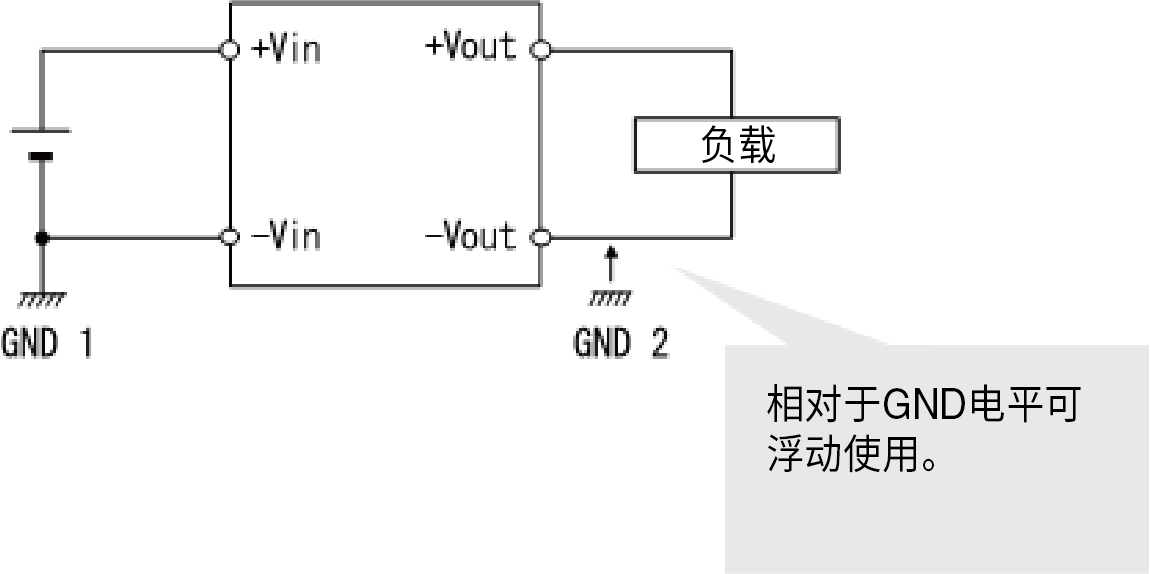

（1）输出电路需要浮动功能时

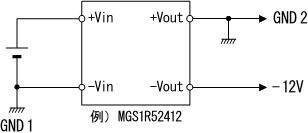

（2）需要极性反转输出时

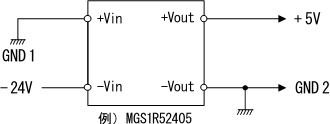

（3）输入电压为“－”电源时

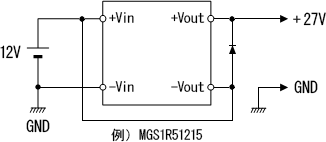

（4）需要输入电压＋输出电压时

输出电流不得超过DC-DC转换器的额定输出电流。
输出电压波动为输入电压波动与DC-DC转换器输出电压波动之和。
负载短路时，根据输入电源的容量，可能会产生过大的电流。

3.W输出（±）型的使用示例

（1）W输出（±）型的正常使用

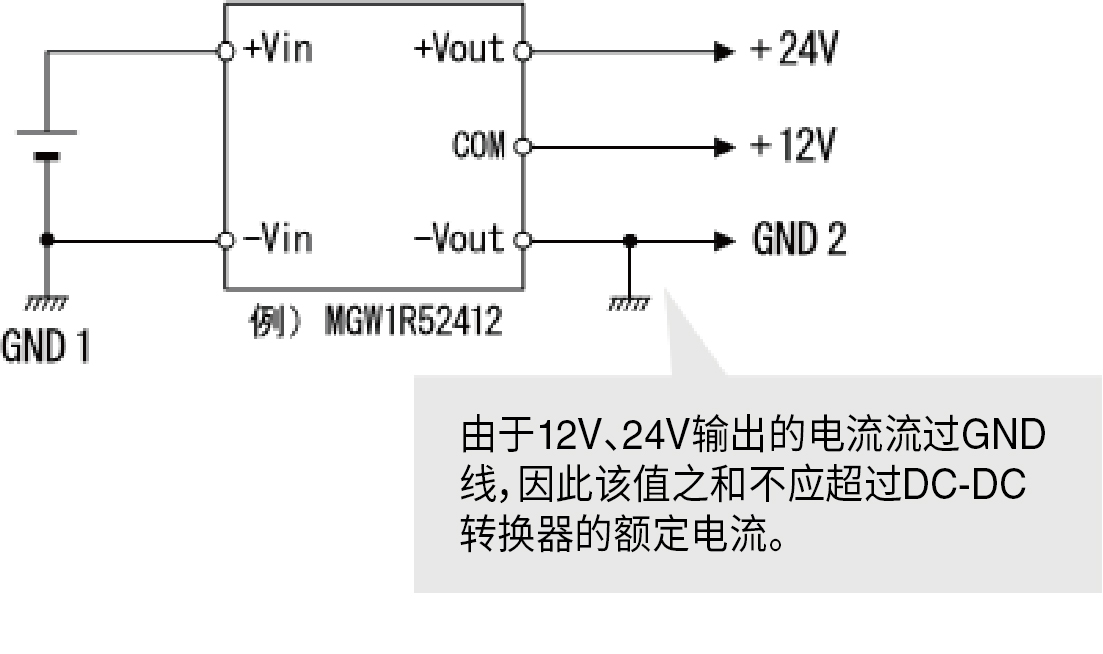

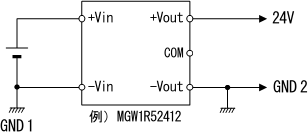

（2）±12V⇒作为24V输出使用时

（3）以相同极性的双输出使用时

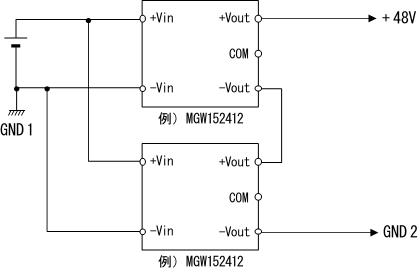

（4）以48V输出使用时

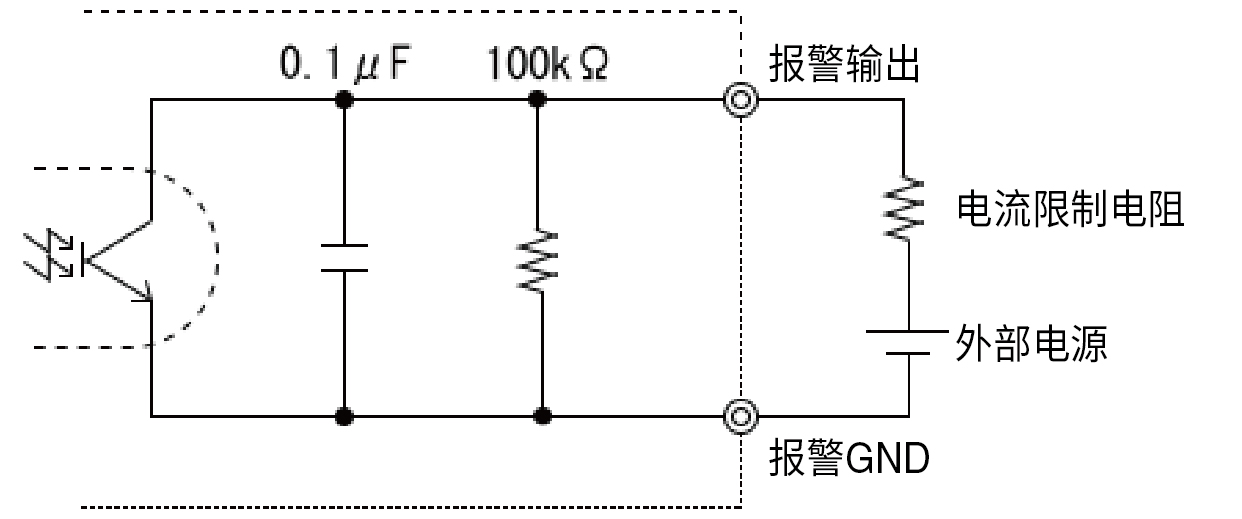

关于集电极开路

本公司电源的某些系列具有报警功能。
该报警功能采用集电极开路方式，以检测电源是否工作为目的输出信号。
端子为集电极开路输出时，并非将特定的电压及电流作为信号输出，而是像开关一样利用NPN晶体管来表示输出。使用时，用户需要为集电极端子提供外部电源的电压。
另外，请安装限流电阻，将电流限制在使用说明书规定的电流值内。
